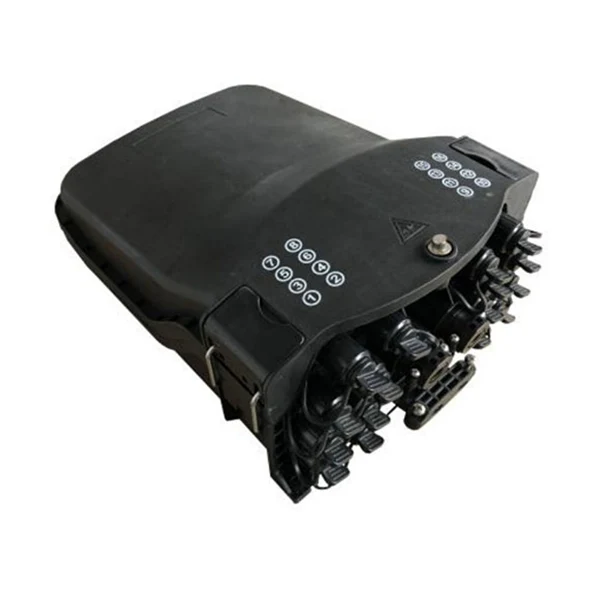

48 Fiber Core For-tengdur ljósleiðaradreifingarbox

48 trefjakjarna fortengd ljósleiðaradreifingarbox frá Orientalfiber er fagleg lausn sem er hönnuð til að hagræða FTTX netkerfi. Sem flaggskipsvara Jiangsu Xuben Photoelectric Technology Co., Ltd, samþættir þessi dreifingarkassi trefjaskvísun, skiptingu og tengitengingu í eina, endingargóða girðingu.

Sendu fyrirspurn

Vörulýsing

48 kjarna fortengdur ljósleiðaradreifingarbox er hannaður sérstaklega fyrir fjarskiptaverkfræði utandyra. Hannað í samræmi við verkfræðistaðla kínverska framleiðandans Orientalfiber, leggur það megináherslu á burðarvirki áreiðanleika og langtíma rekstrarstöðugleika. Vöruhólfið er smíðað úr sterku PP eða PC+ABS efni, sem býður upp á sterka viðnám gegn vatni, ryki og öldrun. Með IP65 verndareinkunn tryggir það stöðugleika innri ljósleiðaratenginga jafnvel í flóknu og krefjandi umhverfi. Innri uppbyggingin hefur verið fínstillt til að auðvelda skilvirka stjórnun trefjabeygjuradíusar og skipulega leiðslu snúru; það er með fortengdum millistykki og styður ýmsar samsetningar skífabakka, sem eykur þannig uppsetningu skilvirkni og einfaldar viðhaldsferla. Styður margar uppsetningaraðferðir—þar á meðal stöngfestingu, loftnet og veggfestingu—þessi dreifibox hentar vel fyrir FTTH forrit og fjölbreytt úrval af kröfum um uppsetningu ljósleiðaranets utandyra.

Verkfræðiforskriftir og efnisheildleiki

Fyrir fjarskiptamannvirki utandyra er efnislengd mikilvægt. TheOrientalfiber 48 Fiber Core For-tengdur ljósleiðaradreifingarboxer hannað til að standast margvíslega umhverfisálag án niðurbrots.

Húsefni: Smíðað úr blöndu af PP (pólýprópýleni) eða PC+ABS (pólýkarbónat og akrýlonitríl bútadíenstýren) blöndur fyrir frábæra vélræna vörn.
Umhverfisþol: Hannað til að vera rakaheldur, vatnsheldur, rykheldur og gegn öldrun.
Inngangsvörn: Verndarstigið nær IP65, sem tryggir að innri íhlutir haldist þurrir og virkir við mikla rigningu eða mikla raka.

Tæknilegur arkitektúr og afkastagetustjórnun

Innra skipulag á48 Fiber Core For-tengdur ljósleiðaradreifingarboxleggur áherslu á beygjuradíusvörn og skipulagða snúruleið til að koma í veg fyrir merkjadeyfingu og viðhaldsþreytu.

Inntaks-/úttaksstilling: Er með 1 sporöskjulaga inntakspunkt fyrir optískan kapal og 2 inntak fyrir greinarkapal, sem auðveldar fjölhæfa kapalstjórnun.
Millistykki: Útbúið 16 fyrirfram tengdum millistykki, sem dregur verulega úr tíma sem þarf til uppsetningar á vettvangi og launakostnað tæknimanna.
Valmöguleikar fyrir skeytibakka: Tvær aðskildar gerðir af samskeyti eru fáanlegar til að koma til móts við mismunandi samrunaskeringarvenjur og trefjaþéttleika.
Geymsla fyrir fallsnúru: Hannað til að hýsa valfrjálsan geymslubakka fyrir fallkapla, sem getur stjórnað allt að 50 metrum af 5 mm hringlaga kapli, sem er nauðsynlegt til að viðhalda snyrtilegu svæði í FTTH uppsetningum í íbúðarhúsnæði.

Fjölhæf dreifingarsvið

Orientalfibertryggir að48 Fiber Core For-tengdur ljósleiðaradreifingarboxaðlagast núverandi innviðum frekar en að þurfa dýrar breytingar. Stuðningur við margar uppsetningaraðferðir gerir kleift að nota stöðuga vélbúnað á mismunandi landsvæðum:

Stöng-fest: Fínstillt fyrir dreifbýli eða veitustangir byggðar.
Loftfestur: Hentar vel fyrir loftstrengslengd milli bygginga.
Veggfestur: Hannað fyrir þéttbýli MDUs (Multi-Dwelling Units) eða framhliðar iðnaðarbygginga.

Lýsing

Fortengdur ljósdreifingarkassi sem fullkomnasta FTTX netdreifingarhnútbúnaðurinn, veitir skjóta og áreiðanlega tengingu, góða vernd og stjórnun fyrir FTTX netið.

Staðlar eru í samræmi

48 trefjakjarna fortengdi ljósleiðaradreifingarboxið er hannað, framleitt og prófað samkvæmt stöðlunum sem hér segir:

ITU-T G.652	Einkenni af einhams ljósleiðara
IEC 60794-1-1	Optískur trefjakaplar-hluti 1-1: Almenn forskrift-Almennt
IEC 60794-1-2	Optískur trefjakaplar-hluti 1-2: Almennar forskriftir - Grunnpróf á ljósleiðara málsmeðferð

Tæknilýsing

Gerð: XB-16SX	Tæknilýsing	Athugasemd

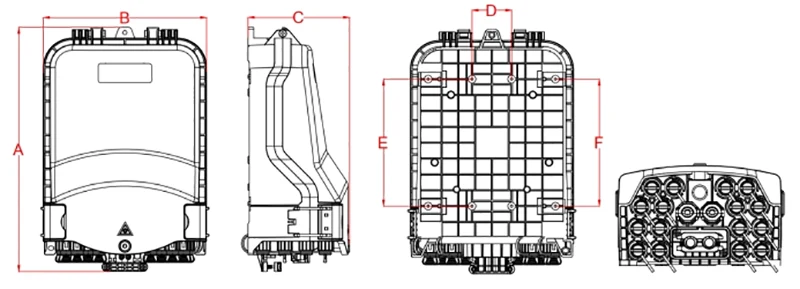

Ytri stærð (mm)	319,3214133(ABC)
Uppsetning holustaða (mm)	52166166(DxExF)
Litur	PANTONE 428C	Sérhannaðar
Stærð og magn af ljósleiðaragati	1 sporöskjulaga ljósleiðarainngangur, 2 greinar ljósleiðarainngangur og 16 fortengd millistykki
Samruni rúmtak (hámark)	48	Bakki A ,12x4=48, 2 lög af hitakreppanleg skeytavarnarhylki.
	64	Bakki B, 8x8=64, 1 lag af hitakreppanleg skeytavarnarhylki.
	96	Bakki C, 8x12=96, 1 lag af hitakreppanleg skeytavarnarhylki.
	96	Bakki D, Bakki E, 24x4=96, 2 lög af hitakreppanleg skeytavarnarhylki.
Ör PLC skerandi	1x2	Splitter stærð: 60x7x4mm. Hægt að setja upp í gerð A og gerð E skeytibakki, 1 PC á hvern skeytibakka.
	1x4
	1x8
	1*16	Splitter stærð: 60x12x4mm. Hægt að setja upp í gerð A-1, og tegund E-1 skeytibakki, 1 PC á hvern skeytibakka.
Inn í stærsta kapalþvermál (mm)	ᴓ8~18
Hámark stærð greinarhols (mm)	ᴓ16
IP verndarstig	IP65
Eldfimi	HB (hefðbundið)	hægt að aðlaga í samræmi við kröfur
Hlutlaus saltúðapróf (NSS)	48 h	hægt að aðlaga í samræmi við kröfur
