Mynd 8 Optic snúru

Uppbygging mynd 8 ljósleiðarasnúru er að setja 250μm sjóntrefjar í lausa rör úr háu stuðulefni og lausa rörið er fyllt með vatnsheldu efnasambandi. Miðja snúrunnar er málmstyrkandi kjarna og lausa rörið (og fyllingar reipið) er snúið um miðlæga styrkingarkjarnann til að mynda samningur hringlaga snúru kjarna. Kapalkjarninn er langsum vafinn með lag af plasthúðuðu álbandi (APL) og samþætt með stálvírstrengjum í 8-laga pólýetýlen slíð.

Sendu fyrirspurn

Vörulýsing

Einkenni

Strandaða stálvírinn hefur afar mikinn togstyrk, sem auðveldar sjálfbjarga kostnað og dregur úr uppsetningarkostnaði.

Góð afköst vélrænna og hitastigs

Laus rörefni hefur góða vatnsrofþol og mikinn styrk

Sérstakt rörfyllingarsamband tryggir gagnrýna vernd trefja

Eftirfarandi ráðstafanir eru gerðar til að tryggja snúru vatnsþéttan:

-Stálvír notaður sem aðalstyrkur meðlimur

-Loose rörfylling, efnasamband

-100% kapalfylling

-Apl Rakahindrun

Staðlar

GYTC8A kapall er í samræmi við venjulega YD/T 1155 sem og IEC 60794-1.

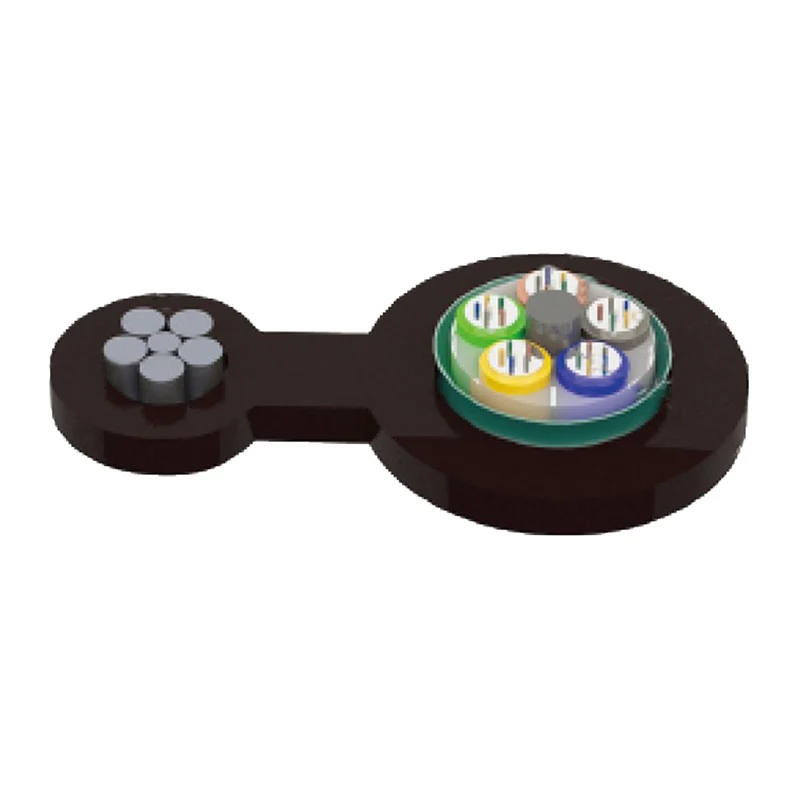

Uppbygging teikning

1. Strandaða vír

2. pe slíður

3. trefjar

5. Laus rör

6. Kapalfyllingarsamband

7. Miðstyrkur meðlimur

8. Apl

9. Pe slíður

Figure 8 Fiber Optic Cable

Tæknilegar breytur

Snúrutegund (Jókst um 2 trefjar)	Trefjarafjöldi	Slöngur	Fylliefni	Kapalþyngd (Ref) (kg/km)	Togstyrkur Langan/stuttan tíma (N)	Mylja mótstöðu Langan/stuttan tíma (N/100mm)	Beygja radíus Truflanir/kraftmiklar (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Samkvæmt Messenger Wire Steel Wire þvermál	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
GYTC8A-14 ~ 18XN	14 ~ 18	3	2	158
GYTC8A-20 ~ 24XN	20 ~ 24	4	1	158
Gytc8a-26 ~ 30xn	26 ~ 30	5	0	158
GYTC8A-32 ~ 36XN	32 ~ 36	6	0	167
GYTC8A-38 ~ 48XN	38 ~ 48	4	1	172
GYTC8A-50 ~ 60XN	50 ~ 60	5	0	172

Geymsla/rekstrarhiti: -40 ℃ -+70 ℃

Sjóneinkenni

Trefjategund	Demping （+20 ℃）				Bandbreidd		Tölulegt ljósop	Kapalskera bylgjulengd λcc
Trefjategund	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Tölulegt ljósop	Kapalskera bylgjulengd λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 im	≤3.3db/km	≤1,2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 þegar	---
62,5/125μm	≤3,5db/km	≤1,2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 þegar	---

Athugið:

A. Viðskeyti XN táknar trefjargerð

b. Litafyrirkomulag trefja og rörs er tilgreint í litakennslutöflunni

C. Kapallinn ætti ekki að geyma í útivistarumhverfi meira en 6 mánuði til að halda snúruhjólinu góðu ástandi

Umsókn: Sjálfsbjarga loftnet

Figure 8 Fiber Optic Cable
