Flat trefjar borði ljósleiðarasnúra

Í hraðri þróun landslags gagnaflutnings með mikilli þéttleika, stendur Flat Fiber Ribbon Fiber Optic Cable frá Orientalfiber birgir sem mikilvæg lausn fyrir nútíma netarkitektúr. Þessi kapall, sem er framleiddur af Jiangsu Xuben Photoelectric Technology Co., Ltd., er hannaður til að hámarka plássnýtni í þrengdum leiðslum og gagnaverum. Með því að nota nákvæmnisjafnaða borðarbyggingu gerir það kleift að fjölga trefjum innan þétts sniðs, sem tryggir að fjarskiptafyrirtæki og iðnaðarfyrirtæki geti stækkað bandbreidd sína án þess að stækka líkamlega innviði.

Sendu fyrirspurn

Vörulýsing

Vöruskilgreining og tæknilegt yfirlit

Flat Fiber Ribbon Fiber Optic Cable er ljósleiðaramiðill með miklum þéttleika þar sem margar einstakar trefjar eru tengdar saman í flatri, skipulagðri röð. Þessi borði kjarni er varinn með lagi af hágæða aramíð garni, sem þjónar sem kraftstyrkt eining til að veita nauðsynlegan togstyrk fyrir uppsetningu og langtíma notkun. Til að uppfylla margvíslegar öryggis- og umhverfiskröfur er kapallinn búinn með öflugri ytri slíðri úr annað hvort pólývínýlklóríð (PVC) eða lítið reykt núll-halógen (LSZH) efni.

Helstu eiginleikar og kjarnakostir

Hátt samþætt borðahönnun: Flata rúmfræðin skipar trefjum í hópa, sem gerir kleift að ná umtalsvert minni snúruþvermáli samanborið við hefðbundnar stillingar með lausum rörum.

Aramid styrking: Innifalið af aramíðgarni með háum stuðuli veitir Flat Fiber Ribbon ljósleiðarasnúrunni þann styrk sem þarf til að draga lóðrétt og lárétt án þess að hætta á að skemma glerkjarnana.

Umhverfisþol: Ytri jakkinn er hannaður til að vera tæringarþolinn, vatnsheldur og UV-þolinn, sem tryggir stöðuga frammistöðu í ýmsum inni- og vernduðu umhverfi utandyra.

Öryggissamræmi: Með LSZH jakkavalkostum uppfyllir kapalinn alþjóðlega eldvarnarstaðla (IEC 60332-1 eða IEC 60332-3C), sem gerir það að verkum að hann hentar fyrir byggingar sem eru miklar og flutningskerfi.

Tæknilýsing

Trefjagerð: Samhæft við einstillingu (G.652D, G.657A) og fjölstillingu (OM1 til OM4) trefjum.

Styrkingareining: Margþráða Aramidgarn.

Ytra slíðurefni: PVC (uppfyllir kröfur UL OFNR/OFNP) eða LSZH (Reyklaus, halógenlaus).

Vélrænir staðlar: Fullkomlega í samræmi við YD/T 1258.5, ICEA-596, GR-409 og IEC 60794-2-30.

Hitasvið: Hannað fyrir áreiðanlega notkun í venjulegu hitastigi fjarskiptaumhverfis.

Fjölbreytt umsóknarsvið

Fjölhæfni Flat Fiber Ribbon ljósleiðarasnúrunnar gerir það að vali fyrir margar atvinnugreinar:

Gagnaver: Tilvalið til að samtengja netþjónarekki með miklum þéttleika með MPO/MTP lúkningartækni.

Innanhússdreifing: Notað fyrir burðarrásarlagnir í skrifstofubyggingum í atvinnuskyni og miðlægum skiptiskrifstofum.

Samskiptabúnaður: Virkar sem aðal samtenging milli nákvæmnitækja og netbúnaðar.

Iðnaðarkerfi: Veitir áreiðanlegar gagnatengingar fyrir raforkukerfi, flutningseftirlit með járnbrautum og samskiptakerfi á þjóðvegum.

Framleiðslustyrkur: Jiangsu Xuben Photoelectric Technology Co., Ltd

Gæði Flat Fiber Ribbon ljósleiðarans eru studd af iðnaðar mælikvarða og tæknilegri sérfræðiþekkingu Jiangsu Xuben Photoelectric Technology Co., Ltd.

Innviðir: Samstæðan rekur fjórar sérhæfðar verksmiðjur á samtals 15.000 fermetra flatarmáli.

Framleiðsluverðmæti: Með árlegt framleiðsluverðmæti upp á 20 milljónir bandaríkjadala, heldur fyrirtækið getu til að veita umfangsmiklum alþjóðlegum verkfræðiverkefnum.

Gæðastjórnun: Aðstaðan hefur unnið sér inn ISO9001 og ISO45001 vottun, sem tryggir að hver metri af kapli fylgi hæsta anda handverks.

Alþjóðlegt orðspor: Orientalfiber vörur eru notaðar af fjarskiptafyrirtækjum og iðnaðarleiðtogum um allan heim, viðurkenndar fyrir fágaða framleiðslu og faglega samkvæmni.

Kostir umfram staðlaða valkosti

Í samanburði við hefðbundna trefjahönnun býður Orientalfiber borði lausnin upp á:

Skilvirkni massaskeðingar: Tæknimenn geta splæst 12 trefjum samtímis, sem lækkar uppsetningarkostnað verulega.

Betra loftflæði: Fyrirferðarlítið, flatt snið Flat Fiber Ribbon ljósleiðarasnúrunnar gerir ráð fyrir betri loftræstingu í kapalbökkum og netþjónaskápum.

Áreiðanleg vörn: Ólíkt ódýrum valkostum, tryggir notkun okkar á hágæða aramidi að kapallinn lækki ekki eða teygist með tímanum í lóðréttum stækkunarbúnaði.

Einkenni

Hár samþætt trefjaborðahönnun

Aramid styrkingarhlutur gefur kapalnum framúrskarandi togstyrk

Ytra efnið er tæringarþolið, vatnsheldur, UV-þolið, logavarnarefni og umhverfisvænt.

Umsóknir

Kapaldreifing innanhúss

Samtenging milli tækja, samskiptabúnaðar

Patchcord og pigtail

Staðlar

Uppfyllir staðal YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 osfrv., og PVC kapall uppfyllir kröfur UL samþykkis OFNR og OFNP: Mismunandi LSZH jakki uppfylla IEC 60332-1eða IEC 60332 vottun.

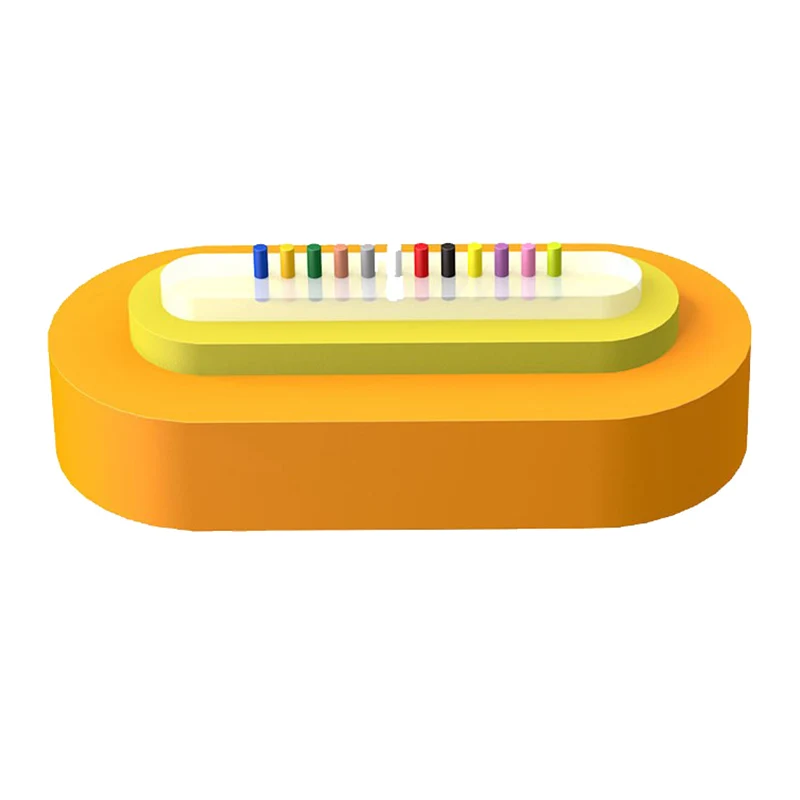

Byggingarteikning

1. Trefjar

2. Trefjaborði

3. Aramid garn

4. Jakki

Flat Fiber Ribbon Fiber Optic Cable

Tæknilegar breytur

Cable Model	Trefjafjöldi	Þyngd kapals (viðsk.) (kg/km)	Togstyrkur Langtíma/skammtíma	Crush Resistance Langtíma/skammtíma (N/100 mm)	Beygjuradíus Dynamic/Static (mm)
4	(3,7±0,3)*(2,3±0,3)	4 trefjaborði	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 trefjaborði	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 trefjaborði	5.9	8.0

Optískir eiginleikar

Tegund trefja	Dempun				OFL	Bandbreidd skilvirkrar stillingar	10 Gbit/s Ethernet tengilengd	Lágmarks beygjuradíus
Ástand	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Ástand	Dæmigert gildi	Hámarksverðmæti	Dæmigert gildi	Hámarksverðmæti	850/1300nm	850nm	850nm	/
Eining	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
