Margnota útbrot ljósleiðara

Fjölnota ljósleiðarleiðarsnúran notast við margnota ljósleiðara, sem steypta trefjar, aramid styrkingarþætti) sem undireiningar, sem ekki er málmstyrkjandi kjarna, og sjónstrengur eru brenglaðir í miðlæga styrkingarkjarnanum til að mynda snúru kjarna og lag af pólývínýlefni (PVC) eða lágt lófahals halock-frímósu sem er áfrýjað (LSZH, Low-Smoke, Halogen-Free, Flame-Retardant) er pressað að utan.

Sendu fyrirspurn

Vörulýsing

Einkenni

Lag-snilltur snúrubygging og styrking kjarna sem ekki er málmmiðill gerir snúrunni kleift að standast meiri spennu

Ytri efnið með fjölnota útbrot ljósleiðara er tæringarþolinn, vatnsheldur, UV-ónæmur, logavarinn og umhverfisvænn.

Aramid garn sem styrkur meðlimur gerir kapal hafa framúrskarandi togstyrk

Forrit

Innandyra hvaða tilgangsleið sem er til staðar

Dreifingarstrengur á burðarás

Staðlar

Uppfylla staðla YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 osfrv. Auk venjulegra PVC vörur eru einnig vörur sem hafa staðist UL OFNR vottun; LSZH vörur nota mismunandi efni til að mæta IEC60332-1 eða IEC60332-3C.

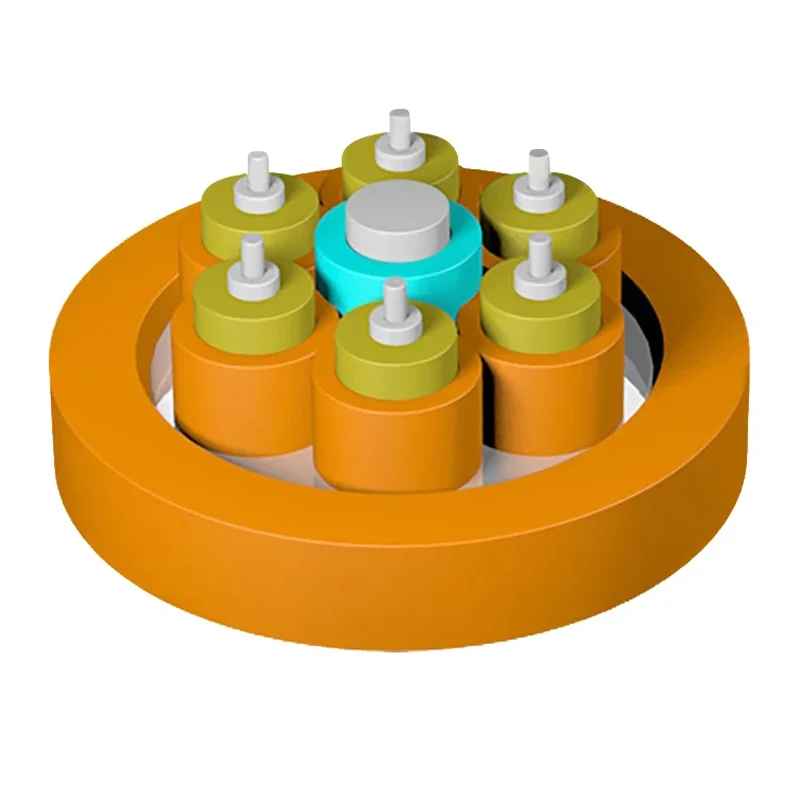

Uppbygging teikning

1. Nægar biðminni

2.aramid garn

3.FRP STYRKA meðlimur

4.Subunit jakki

5. Jacket

Multi-Purpose Break-out Cable

Tæknilegar breytur

Snúru líkan	Kapalþvermál (mm)	Kapalþyngd (Ref) (kg/km)		Togstyrkur Langan/stuttan tíma (N)	Mylja mótstöðu Langan/stuttan tíma (N/100mm)	Beygja radíus Dynamic/Static (mm)
Snúru líkan	Kapalþvermál (mm)	PVC jakki	LSZH jakki	Togstyrkur Langan/stuttan tíma (N)	Mylja mótstöðu Langan/stuttan tíma (N/100mm)	Beygja radíus Dynamic/Static (mm)
04	7,4 ± 0,5	50	56	130/440	300/1000	20d/10d
06	8,4 ± 0,5	66	74	200/660	300/1000	20d/10d
08	9,8 ± 0,5	91	101	200/660	300/1000	20d/10d
12	12,4 ± 0,5	140	155	200/660	300/1000	20d/10d
24	14,4 ± 0,5	181	201	400/1320	300/1000	20d/10d
36	16,4 ± 0,5	208	255	400/1320	300/1000	20d/10d
48	19 ± 0,5	280	344	400/1320	300/1000	20d/10d

Sjóneinkenni

Trefjategund	Dempun				Ofl	Árangursrík bandbreidd	10 Gbit/S Ethernet Link lengd	Lágmarks beygju radíus
Ástand	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Ástand	Dæmigert gildi	Hámarksgildi	Dæmigert gildi	Hámarksgildi	850/1300nm	850nm	850nm	/
Eining eining	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable
