Orientalfiber býður upp á forlokaða hringlaga ljósleiðarasnúru sem afkastamikla lausn fyrir ljósleiðarauppsetningar í íbúðarhúsnæði og atvinnuhúsnæði. Þessi kapall er hannaður af Jiangsu Xuben Photoelectric Technology Co., Ltd., og samþættir öfluga vélræna vernd með nákvæmni hönnuðum tengjum til að tryggja stöðuga boðsendingu við fjölbreyttar umhverfisaðstæður.
Pre-terminated kringlótt ljósleiðarafallssnúran er sérhæfð sjónsamsetning sem samanstendur af háspennu 5 mm kringlóttum snúru sem er verksmiðjulokaður með styrktu SC/APC tengi. Ólíkt stöðluðum snúrum með lokuðum vettvangi, útilokar þessi fortengda lausn þörfina fyrir samskeyti á staðnum við enda áskrifenda, með því að nota hágæða sirkoníumhylki til að viðhalda lágu innsetningartapi og miklu ávöxtunartapi yfir líftíma netsins.
1. Nákvæmni verkfræði
Forloka hringlaga ljósleiðaravæðingin er með styrktu SC/APC tengi á hlið A, sem tryggir lokaða, veðurþolna tengingu. Notkun sirkonhylkja tryggir stöðuga röðun, sem dregur úr hættu á niðurbroti merkja vegna hitasveiflna eða vélræns titrings.
2. Aukin ending
Kapalbyggingin er byggð fyrir langlífi og inniheldur:
HDPE/LSZH Ytri jakki: Veitir viðnám gegn UV geislun og umhverfisálagi.
Vatnslokandi íhlutir: Innbyggt trefjagler og aramidgarn koma í veg fyrir að raka komist inn.
G657A1/A2 trefjar: Býður upp á frábæra beygjuónæma frammistöðu, mikilvægt fyrir þétta leið í FTTH umhverfi í þéttbýli.
3. Bjartsýni dreifing skilvirkni
Með því að nota Pre-Terminated Round Fiber Optic Drop Cable geta fjarskiptafyrirtæki dregið verulega úr uppsetningartíma. "Opni endinn" á hlið B gerir kleift að draga auðveldlega í gegnum rásir áður en endanleg lokun er á dreifingarstaðnum.
Fjölhæfni forlokaða hringlaga ljósleiðarasnúrunnar gerir hann hentugur fyrir ýmsar eftirspurnar geira:
Fjarskipti: Síðasta mílu FTTH tengingar fyrir netþjónustuaðila í heimabyggð.
Útsending: Merkjasending fyrir útvarps- og sjónvarpskerfi.
Iðnaðarinnviðir: Framhliðartengingar fyrir snjallnet, flutninga á járnbrautum og vöktunarkerfi á þjóðvegum.
Local Area Networks (LAN): Háhraða gagnaflutningur fyrir háskólasvæði eða skrifstofusamstæður.

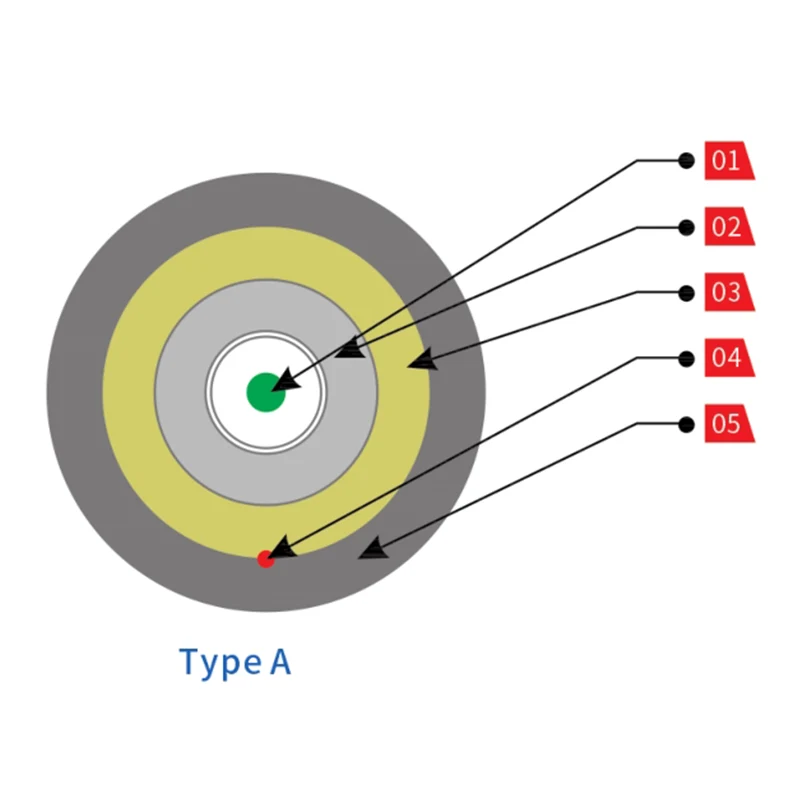

900μm biðminni
PBT rör
Vatnslokandi trefjagler og aramid garn trefjabuffarar
Ripcord
LSZH jakki
Tegund A
900μm biðminni
Innri slíður
Vatnslokandi trefjagler og aramid garn trefjabuffarar
Styrkur meðlimur
Ripcord
Ytra slíður
Blá litarlína
Tegund B
Upplýsingar um tengi
Gerð: Tegund E
Litur: Svartur
Efni: PC+ABS
Tengi: SC/APC
Gildandi kapall: 5mm fallsnúra
Modular hönnun, auðvelt að stækka
Það getur virkað og verið sett upp úti
Verndarstig: IP68
RL: ≥55dB
|
Parameter |
Gildi |
|
Tegund tengis |
E gerð |
|
Innsetningartap tengis (dB) |
IL: ≤0,3dB Hámark 0,3dB + 0,4dB/km * L(km) @ 1310nm Hámark 0,3dB + 0,35dB/km * L(km) @ 1550nm samkvæmt IEC 61300-3-4 aðferð B |
|
Afturtap tengis (dB) |
RL: ≥55dB Min. 60dB @ 1310&1550nm Samkvæmt IEC 61300-3-6 |
|
Lengd snúru (m) |
50, 100, 150, 200, 250 osfrv |
|
Verndargráða |
IP 68 |
Innsetningartap: Hámark. 0,3dB + 0,35dB/km * L(km) @ 1310nm
Hámark 0,3dB + 0,21dB/km * L(km) @ 1550nm
Samkvæmt IEC 61300-3-4 aðferð B
Skilatap: Mín. 60 dB @ 1310&1550nm
Samkvæmt IEC 61300-3-6
|
Atriði |
Prófunaraðferð |
Krafa |
|
Togstyrkur |
IEC 60794-1-E1 (1000N/1klst.) |
Trefjalenging ≤0,40% Leifarlenging ≤ 0,05% Dempunarbreyting≤ 0,1 dB @1550nm |
|
Flating |
IEC 60794-1-E3 (1000 N/100 mm á 15 mínútum) |
Dempunarbreyting ≤ 0,1 dB @1550nm |
|
Áhrif |
IEC 60794-1-2-E4 (5N.m högg og D=300mm) |
Dempunarbreyting ≤ 0,1 dB @1550nm |
|
Torsion |
IEC 60794-1-2-E7 (25N álag og 10 lotur) |
Dempunarbreyting ≤ 0,1 dB @1550nm |
|
Beyging |
IEC 60794-1-2-E6 (D=100mm og 55N álag, 25 lotur) |
Dempunarbreyting ≤ 0,1 dB @1550nm |
|
Hitastig |
IEC 60794-1-2-F1 (-15°C ~ + 65°C) |
Dempunarbreyting ≤ 0,2 dB @1550nm |
|
Vatnsgengni |
IEC 60794-1-2-F5A (3m á lengd, 1m á hæð, 24 klst.) |
Enda vatnsleka |
|
Skreppa slíður |
EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时） |
≤ 5,0% |
|
RoHs (2011/65/ESB) |
Uppfyllir |
|
