● fttx/ftth kerfi
● Ethernet forrit
● CATV hlekkir
● Ljósdreifing
● Hlutlaus sjónkerfi (PON)
● Burðarás, lárétt og riser forrit
● Fyrirætlaðir droparstöðvakassar
● Útivistarsvæði; Erfitt umhverfi
● Lágt innsetningartap, mikið ávöxtunartap.
● Gott í endurtekningarhæfni og skiptanleika.
● 100% innsetning, ávöxtunartap, enda andlit og.
● Truflun.
● Frábært vélrænt þrek.
● Að fylgja Telcordia GR-326-kjarna.
● Tryggir mikla afköst og áreiðanleika við stjórnun sjónstrengingar.
● Hröð og auðveld uppsetning og endurstilling.
● Einföld meðhöndlun, engin þörf fyrir sérstakt tæki.
● IP68 vatnsheldur.
| Framkvæmdir | Eining | Lýsingar |
| Trefjarafjöldi | Simplex | |
| Bylgjulengd | nm | 1310/1550 |
| Innsetningartap | DB | ≤0,30 |
| Afturtap | DB | ≥ 60 |
| Tegund tengingar | SC/APC | |
| Ferrule | Keramik | |
| Tengingarferli | 500 | |
| Litur kapaljakka | Svartur | |
| Snúru ytri þvermál | mm | （5,2x2,0）*± 0,2mm （3.0x2,0）*± 0,2mm (án boðbera) |
| Trefjarhamur | Einn háttur: G657A2 | |
| Kapaljakkaefni | LSZH | |
| Kapalþyngd | Kg/km | 20 ± 3 |
| Prentun innihald | Sérhannaðar | |
| Lengd | m | 100 eða sérhannaðar (Umburðarlyndi: ± 0,5m) |

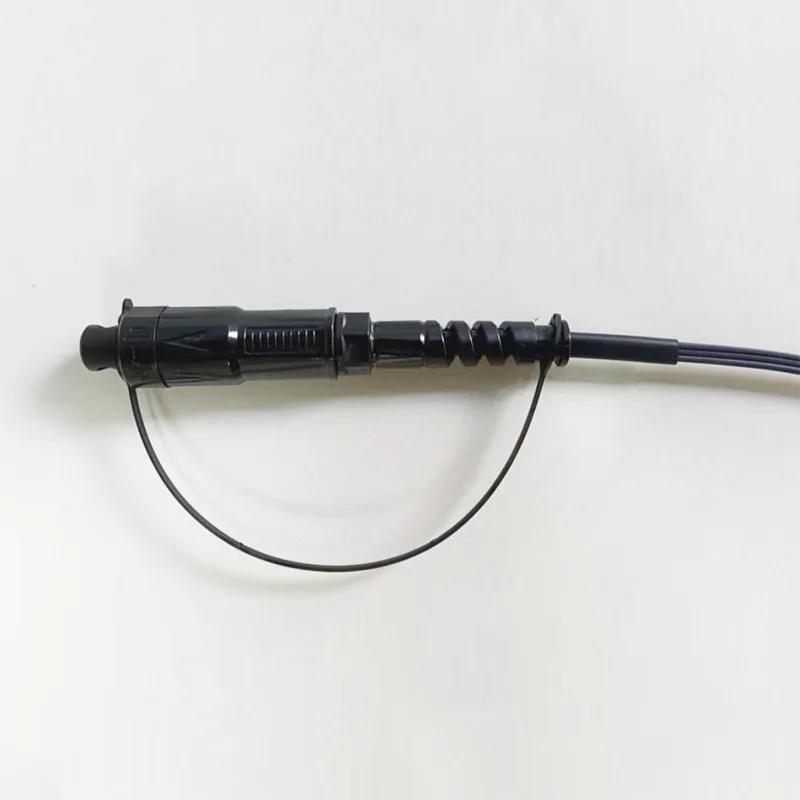

| Tegund tengi | Inntak: Accord H Optic SC/APC | |
| Framleiðsla: án tengis | ||
| Grip (axial milli snúru og tengi) |
N | 100 |
| Vatnsheldur bekk | IP68 | |
| Rekstrarhiti | ℃ | -20 ° C ~ +65 ℃ |
| Geymsluhitastig | ℃ | -20 ° C ~ +65 ℃ |
| Ljós trefjar | Tegund | G-657 A2. |
| Nei. Trefjar | 1 | |
| Litur | Blár | |
| Ytri slíður | Mál | （5,2x2,0）*± 0,2mm （3.0x2,0）*± 0,2mm (án boðbera) |
| Efni | LSZH | |
| Litur | Svartur | |
| Stálstyrkur meðlimur | Efni | Stálvír |
| Þvermál | 0,45mm | |
| Sjálfstyrkur stálstyrks | Efni | Stálvír |
| Þvermál | 1,2 mm | |
| Þyngd | 20 ± 3 kg/km | |
| Flísar (n) | Langtíma: 300N Til skamms tíma: 600 N |
|
| Mylja | 1000N/10cm | |
| Mín. Beygja radíus | 15xd (truflanir); 30xd (kraftmikið) |
|
| Hitastigssvið | -20 ° C til +65 ° C. | |
Öll einkenni snúru trefjarinnar (trefjar fullunnar snúru) skulu að minnsta kosti vera í samræmi við ITU-T tilmæli G.657A2 og skulu vera eftirfarandi.
| Færibreytur | Forskrift | |
| Dempunarstuðull | @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km |
| Demping (eftir snúru) | @1310nm | ≤0,40db/km |
| @1550nm | ≤0,30db/km | |
| Einsleitni dempunar við 1310nm | ≤0,05db | |
| Einsleitni dempunar við 1550nm | ≤0,05db | |
| Kapalskurður bylgjulengd (λcc) | ≤ 1260 nm | |
| Bylgjulengd núlls dreifingar | 1300 ~ 1324 nm | |
| Núll-dreifingarhlíð | ≤ 0,092 ps/(nm^2.km) | |
| Algert gildi dreifingar við 1288nm ~ 1339nm | ≤3,5PS/(nm · km) | |
| Algert gildi dreifingar við 1271nm ~ 1360nm | ≤5.3ps/(nm · km) | |
| Dreifing við 1550Nm | ≤18ps/(nm · km) | |
| Dreifing við 1625nm | ≤23ps/(nm · km) | |
| Mode Field þvermál (MFD) við 1310nm | 8,60 ± 0,4 mm | |
| Mode Field þvermál (MFD) við 1550Nm | 9.4-10.4mm | |
| Polarization Mode Dreifing (PMD) trefjar | ≤0.125PS/km1/2 | |
| Dreifingarstilling (Polarization Mod | ≤0.200ps/km1/2 | |
| PMD stuðull | M | 20 snúrur |
| Q | 0,01% | |
| PMDQ | ≤0,20PS/km1/2 | |
| Geometrísk einkenni | ||
| Þvermál klæðningar | 125 ± 0,8 mm | |
| Klæðast ekki hringrás | ≤1,0% | |
| Kjarna/klæðning einbeitingarvilla | ≤0,8mm | |
| Trefjarþvermál með húðun (ólitað) | 245 ± 10μm | |
| Þvermál trefja með húðun (litað) | 250 ± 10μm | |
| Klæðning/húða samsöfnun villu | ≤12,0mm | |
| Spennupróf | 100kpsi eða 0,69GPa | |
| Fjarlæging lagsins (n) | 1.0 ～ 9.0 | |
| Vélræn einkenni | ||
| Macrobend tap á 1550Nm | R = 15mm, 10 snúningar | ≤0,03db |
| R = 10mm, 1NURN | ≤0.10db | |
| R = 7,5 mm, 1WN | ≤0,5db | |
| Macrobend tap við 1625nm | R = 15mm, 10 snúningar | ≤0.10db |
| R = 10mm, 1NURN | ≤0,20db | |
| R = 7,5 mm, 1WN | ≤1.0db | |
Bílastærð ： 600*320*265mm ， gegnsætt þéttingarband "i" leturþéttingarkassi.
Stærð tréplata ： 1200 *1000mm.
Kröfur um stafla: Eitt lag af sex kössum, stafla sex lögum.
Topp 4 hægri hornvörn og notaðu síðan „#“ leturbelti þétt.
