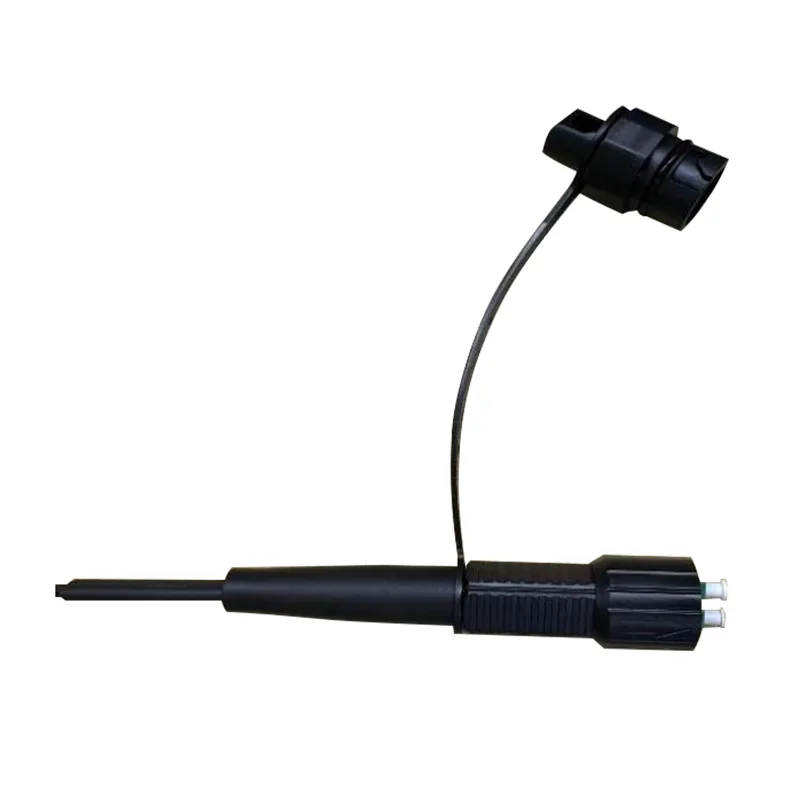

Tvíhliða LC/UPC vatnsheldur kringlótt snúru ljósleiðara (Accord Mini DLC tengi)

Umsókn:● fttx/ftth kerfi● Ethernet forrit● CATV hlekkir● Ljósdreifing● Hlutlaus sjónkerfi (PON)● Burðarás, lárétt og riser forrit● Fyrirætlaðir droparstöðvakassar● Útivistarsvæði; Erfitt umhverfiEiginleikar:● Lágt innsetninga......

Sendu fyrirspurn

Vörulýsing

Umsókn:

● fttx/ftth kerfi

● Ethernet forrit

● CATV hlekkir

● Ljósdreifing

● Hlutlaus sjónkerfi (PON)

● Burðarás, lárétt og riser forrit

● Fyrirætlaðir droparstöðvakassar

● Útivistarsvæði; Erfitt umhverfi

Eiginleikar:

● Lágt innsetningartap, mikið ávöxtunartap.

● Gott í endurtekningarhæfni og skiptanleika.

● 100% innsetning, ávöxtunartap, enda andlit og.

● Truflun.

● Frábært vélrænt þrek.

● Að fylgja Telcordia GR-326-kjarna.

● Tryggir mikla afköst og áreiðanleika við stjórnun sjónstrengingar.

● Hröð og auðveld uppsetning og endurstilling.

● Einföld meðhöndlun, engin þörf fyrir sérstakt tæki.

● IP68 vatnsheldur.

Tæknilegar forskrift:

Framkvæmdir	Eining	Lýsingar
Trefjarafjöldi		Tvíhliða
Bylgjulengd	nm	1310/1550
Innsetningartap	DB	≤0,30
Afturtap	DB	≥50 (UPC)
Litur kapaljakka		Svartur
Snúru ytri þvermál	mm	7,0 ± 0,2
Trefjarhamur		Einn háttur: G657 A2
Kapaljakkaefni		LSZH
Kapalþyngd	Kg/km	38 （u.þ.b.
Prentun innihald		Sérhannaðar
Lengd	m	50 、 75 、 100 、 150 、 200、250 、 300 eða sérhannað (umburðarlyndi: ± 0,5 m)
Tegund tengi		Inntak:	Accord Mini DLC/UPC tengi
		Framleiðsla:	Accord Duplex LC/UPC tengi
Vatnsheldur bekk		IP68
Rekstrarhiti	℃	-40 ° C ~ +70 ℃
Geymsluhitastig	℃	-40 ° C ~ +70 ℃

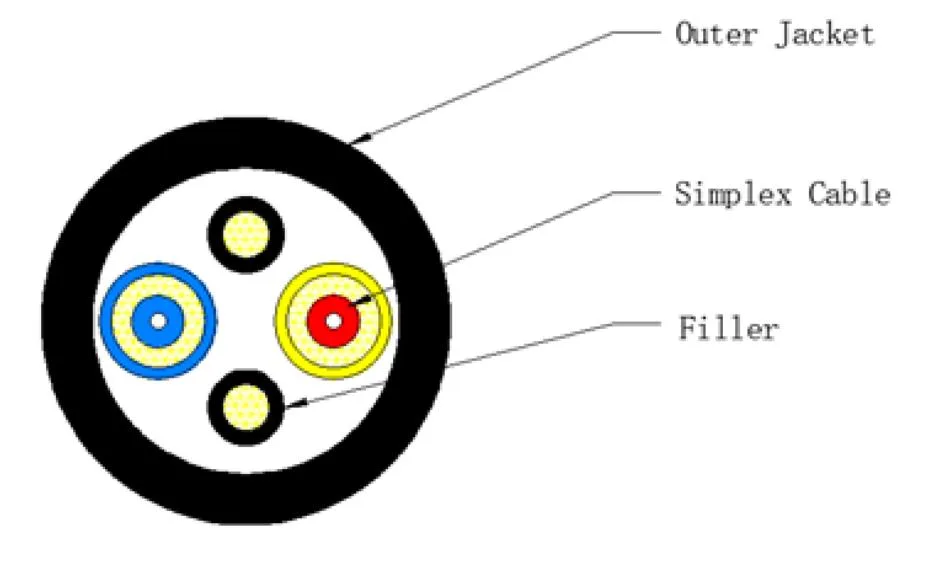

Kapalbygging:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Kapalforskrift:

Liður	Innihald	Gildi
Þétt stuðpúði trefjar	Númer	2
	Tegund	G.657A2
	Þvermál (mm)	0,90 ± 0,05
	Efni	LSZH
	Litur	Hvítur
Simplex snúru	Efni	LSZH
	Þvermál (mm)	2,0 ± 0,1
	Litur	Blár og gulur
Stöng	Efni	LSZH
	Þvermál (mm)	1,3 ± 0,1
	Litur	Svartur
Ytri jakki	Efni	LSZH
	Þvermál (mm)	7,0 ± 0,2
	Litur	Svartur
	Þykkt (mm)	1,0 ± 0,1
Kapalþyngd (kg/km) u.þ.b.		38 ± 3
Teygjupróf (n)		Langtíma: 400 N Til skamms tíma: 800 N
Fletja próf (n/10cm)		Langtíma: 1000 N/10 cm Til skamms tíma: 2200 N/10 cm
Mín. Beygja radíus		10xod (truflanir); 20xod (kraftmikið)
Uppsetningarhitastig		-40 ° C til +70 ° C.
Geymsluhitastig		-40 ° C til +70 ° C.

Afköst á snjóbretti ljósleiðara

Afköst Cabled Optical Fiber (ITU-T Rec. G.657a2)

Liður	Forskrift
Trefjategund	Einn háttur
Trefjarefni	Dópað kísil
Dempunarstuðull @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kapalskurður bylgjulengd	≤ 1260 nm
Bylgjulengd núlls dreifingar	1300 ~ 1324 nm
Núll-dreifingarhlíð	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Krómatísk dreifing @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Mode reitþvermál @ 1310 nm	8.5-9.3um
Kjarni / klædd einbeitt villa	≤ 0,5 einn
Þvermál klæðningar	125,0 ± 0,7 einn
Klæðast ekki hringrás	≤5%
Aðalhúðþvermál	242 ± 7
Stærð aðalhúð / húðun	≤10 µm
Húðun án hrings	≤0,7%
Demping með tapi á beygju 10 Snúðu 1 dandrel 15mm 1 beygju 1 dandrel 10mm 1 beygju 1 dandrel 7,5mm	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

Víddar teikning:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Nei	Lýsing	Magn
1	SM G.657A2 2 kjarna með 2,0 mm trefjum. OD7.0mm, Black Lszh	1
2	Mini DLC tengi svartur	1
3	LC3.0 tvíhliða fyrir stakan hátt trefjar, beige, rör fyrir IC tengi, hvítt	2
4	Gúmmíhita skreppanleg rör, svart, OD 8,5mm L = 17mm	1
5	Gúmmíhita skreppanleg rör, svart, OD 8,5m L-30mm	2
6	Sveigjanleg vernd með stálrör, OD 2,8mm L = 52mm	2
8	Hita skreppandi rör, hvítt /gult OD3.0mm L = 5mm	2
