1.1 Lýsing
Búnaðurinn er notaður sem uppsagnarpunktur fyrir dropasnúruna til að tengjast ONU innri íbúð í FTTX samskiptanetkerfi. Hægt er að gera trefjarskiptinguna í þessum reit og á meðan veitir hún traust vernd og stjórnun fyrir FTTX netbygginguna.
| Framleiðslutegund | Flokkun |
| GFS-1F | Ljósleiðara aðgangsspjald fyrir snúru |

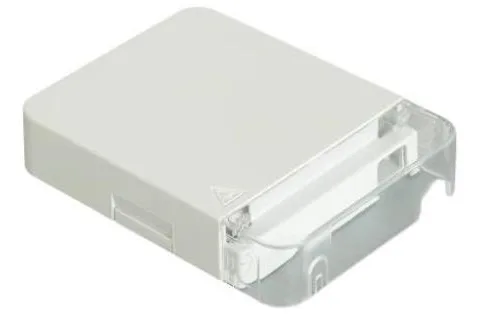

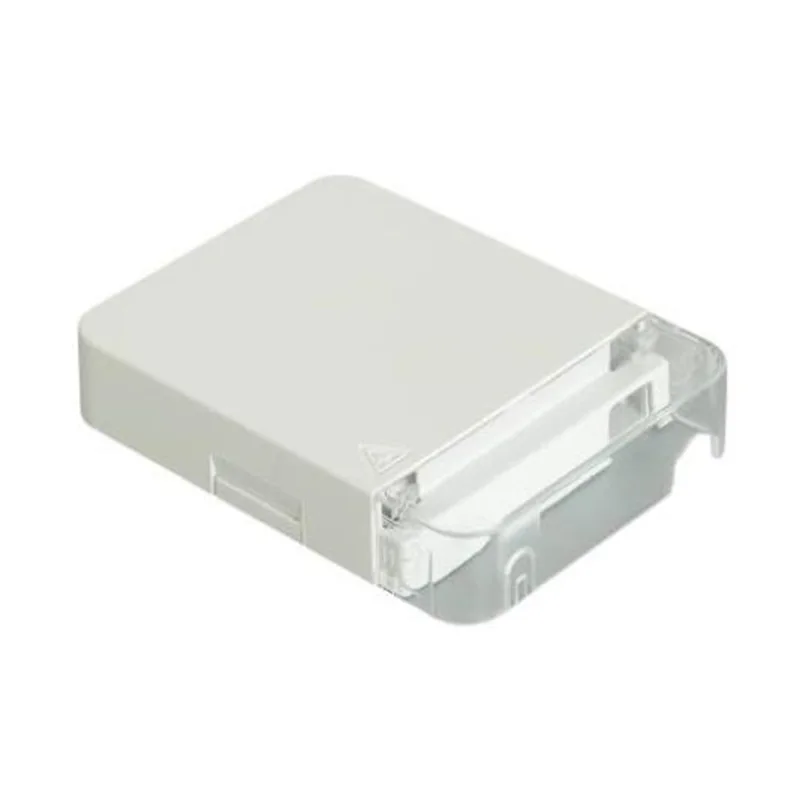

Útlit GFS-1F
1.2 Staðlar uppfylla
Framleiðslan sem boðið er upp á eru hönnuð, framleidd og prófuð samkvæmt stöðlunum sem hér segir:
| IEC61300-2 | Trefjar sjóntatengingartæki og aðgerðalausir íhlutir - grunnpróf og mælingaraðferðir |
| IEC60068-2 | Grunnprófunaraðferðir fyrir rafmagns- og rafrænar vörur |
1.3 Umsóknarumhverfi
| Liður | Gildi |
| Rekstrarhitastig | -40 ° C ～+60 ° C. |
| Uppsetningarhitastig | -5 ° C ～+40 ° C. |
| Geymsluhitastig | -45ºC ～+65 ° C. |
1.. Notað fyrir fjölskylduvinnusvæði, klárað aðgang og framleiðsla stakra eða tvöfaldra kjarna trefja, getur uppfyllt að fullu kröfur um beygju radíus trefjarinnar og verndað ljósleiðaraaðgang, til að veita öryggisvernd fyrir kjarna.
2. Auðvelt uppsetning, þægileg notkun og viðhald.
3. Samkvæmt kröfum viðskiptavina er hægt að prenta merki.
4.
5. Þú getur sett upp SC millistykki.
3.1 Vélrænar forskriftir
| Liður | Forskriftir | Athugasemd |
| Ytri vídd (mm) | 115*86*23 | |
| Litur | Hvítur | |
| Fjöldi inntakshafna | 3 | |
| Trefjar snúru þvermál inntaksgáttarinnar (mm) | Φ2 ~ φ3, 2*3 | |
| Getu (max) | 2 kjarnar | |
| IP verndarstig | IP20 | |
| Eldfimi | UL94-HB | Það er hægt að aðlaga það eftir þörfum. |

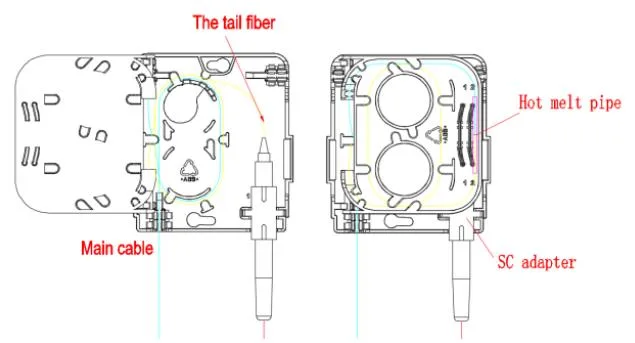

GFS-1F leiðarkort
3.2 Optísk forskriftir
| Liður | Prófunaraðferð | Forskrift |
| Innsetningartap (DB) | IEC61300-3-4-METHOD b | Meðaltal 0,1db, hámarks 0,3dB |
| Skiltap (DB) | IEC61300-3-6-METHOD 1 | APC≥60dB, UPC≥50dB |
| Handahófi tenging | IEC61300-3-4 | Meðaltal 0,15db, hámarks 0,3dB |
| Endurtekningarhæfni | IEC 61300-2-2 500 lotur |
Meðan á prófinu stendur verður munurinn á upphafsmælingunni og hverri mælingunum eftir eina lotu að vera minni en 0,20 dB og ætti að hreinsa að öðru leyti, með mörk 25 hreinsunar |
3.3. Veggfest uppsetning
Boraðu 2 holur í veggnum samkvæmt víddinni í töflu 2, settu stækkunartappann φ6*30, settu kassann til að passa upp götin og notaðu skrúfur til að festa.

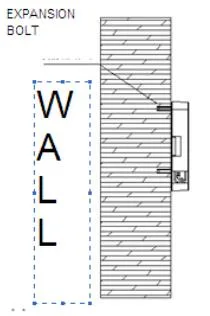

Mynd.5 uppsetning á veggfestum
4.1 Aukahlutur
| Hluti nafn | Eining | Magn | Athugið |
| Skrúfur og gúmmítappar | sett | 2 | M4*25 Philips höfuðskrúfa, φ6*30 gúmmístunga |
| Hiti skreppa saman hlífðar ermi | Tölvur | 1 | L = 45mm |
Hefðbundin tvöföld bylgjupappa, 520*360*390mm, 200 í öskju, um 19,5 kg.
