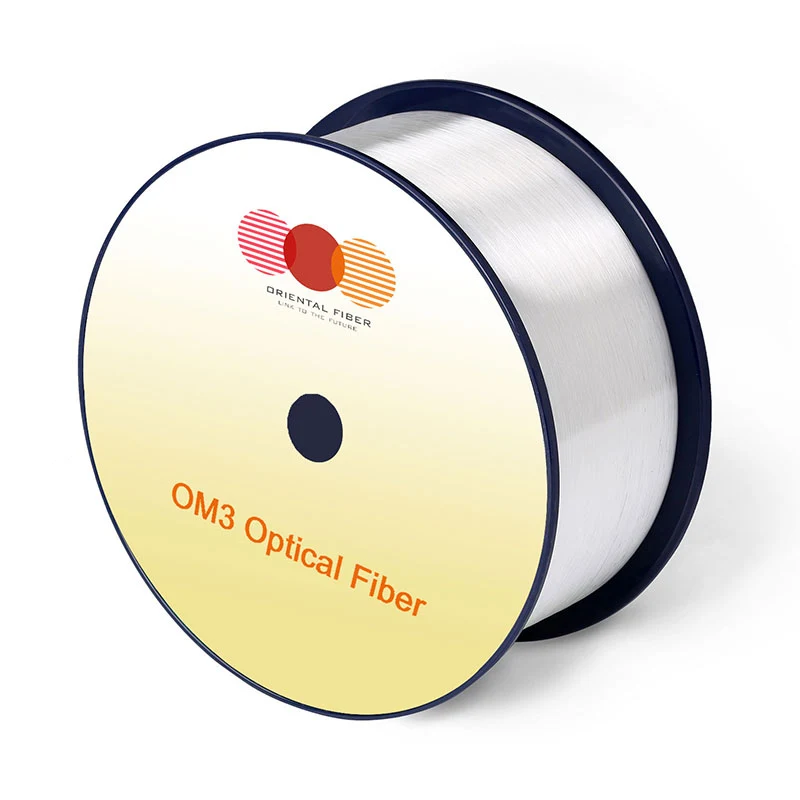

Margstillingar sjóntrefjar OM2+/OM3

Einkenni

Skilyrði

Sérstakur gildi

Einingar

Rúmfræði Einkenni

Kjarninn Þvermál

-

50 ± 2,5

[μm]

Kjarninn Ekki hringrás

-

≤5,0

[%]

Klæðning Þvermál

-

125,0 ± 1.0

[μm]

Klæðning Ekki hringrás

-

≤0,6

[%]

Húðun Þvermál

-

245 ± 7

[μm]

Húðun/klæðning Stærð villa

-

≤10.0

[μm]

Húðun Ekki hringrás

-

≤6,0

[%]

Kjarna/klæðning Stærð villa

-

≤1,0

[μm]

Afhending Lengd

-

upp til 8.8

[km/spóla]

Sjón Einkenni

Dempun

850nm

≤2.4

[db/km]

1300Nm

≤0,6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 BEND ónæm

Yfir fest Modal bandbreidd

850nm

≥700/≥1500/≥3500

[MHz · km]

1300Nm

≥500/≥500/≥500

[MHz · km]

Árangursrík Modal bandbreidd

850nm

≥950/≥2000/≥4700

[MHz · km]

Umsókn styðja fjarlægð á

-

-

-

40GBase-SR4 / 100GBase-SR101

850nm

-/140/170

[M]

10gbase-sr

850nm

150/300/550

[M]

1000base-sr

850nm

750/1000/1100

[M]

DMD Sérstök

Samhæft með og strangari en kröfur IEC60793-2-10

-

Töluleg Ljósop

-

0,200 ± 0,015

-

Hópur Ljósbrotsvísitala

850nm

1.482

-

1300Nm

1.477

-

Núll dreifing bylgjulengd (λ0)

-

1295-1340

[nm]

Núll dreifingarhlíð (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(nm2 · km)]

Macrobending Tap2

-

-

-

2 Snýr @ 15 mm radíus

850nm

≤0.1

[DB]

1300Nm

≤0,3

[DB]

2 Snýr @ 7,5 mm radíus

850nm

≤0,2

[DB]

1300Nm

≤0,5

[DB]

Bakflöt Einkenni

1300Nm

Skref （Meðaltal tvíátta mælinga）

-

≤0,10

[DB]

Óreglu Yfir trefjarlengd og stöðvun

-

≤0,10

[DB]

Dempun Einsleitni

-

≤0,08

[db/km]

Umhverfislegt Einkenni

850nm & 1300nm

Hitastig Hjólreiðar

-60 ℃ til 85 ℃

≤0,10

[db/km]

Hitastig-og mýkt Hjólreiðar

-10 ℃ til 85 ℃ ， 4% til 98% RH

≤0,10

[db/km]

Vatn Sökkt

23 ℃, 30 dagar

≤0,10

[db/km]

Þurrt Hiti

85 ℃ ， 30 dagar

≤0,10

[db/km]

Rakt Hiti

85 ℃, 85% RH ， 30 dagar

≤0,10

[db/km]

Vélrænt Forskrift

Sönnun Próf

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Húðun Strip Force

dæmigert Meðalkraftur

1.5

[N]

hámarki Force

≥1.3, ≤8,9

[N]

Dynamic streitu tæringarnæmi breytu （nd, dæmigerður）

-

20

-
