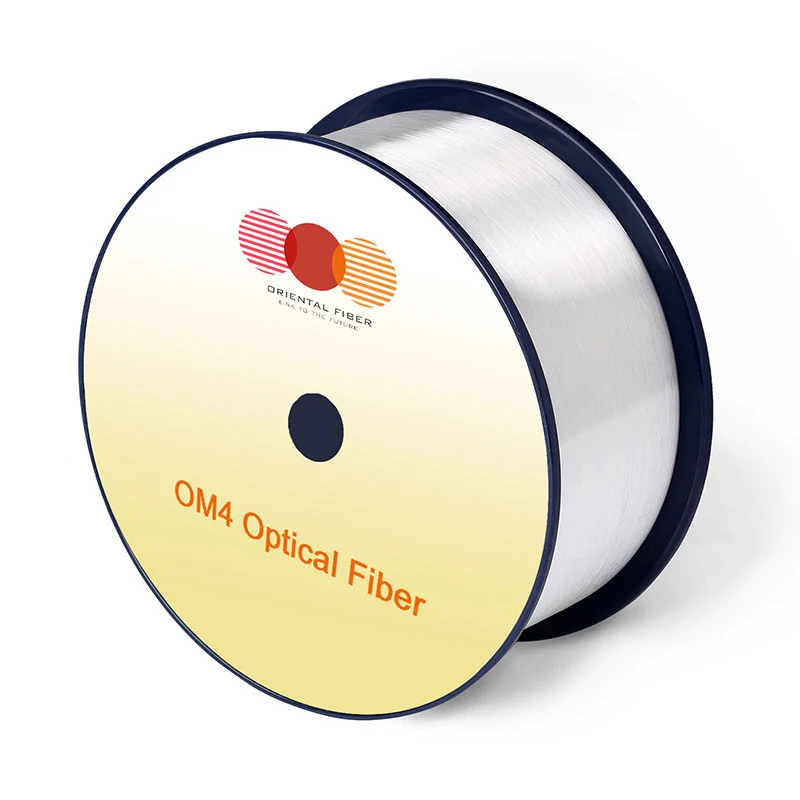

Margstig sjóntrefjar OM4

Einkenni

Skilyrði

Tilgreint Gildi

Einingar

Rúmfræðieinkenni

Kjarnaþvermál

-

50 ± 2,5

[μm]

Kjarna án hrings

-

≤5,0

[%]

Þvermál klæðningar

-

125,0 ± 1.0

[μm]

Klæðast ekki hringrás

-

≤0,6

[%]

Húðþvermál

-

245 ± 7

[μm]

Húðun/klæðning einbeitingarvilla

-

≤10.0

[μm]

Húðun án hrings

-

≤6,0

[%]

Kjarna/klæðning einbeitingarvilla

-

≤1,0

[μm]

Afhendingarlengd

-

upp til 17.6

[km/spóla]

Sjóneinkenni

Dempun

850nm

≤2.4

[db/km]

910nm

≤2.0

[db/km]

1300Nm

≤0,6

[db/km]

Offyllt mótor bandbreidd

850nm

≥3500

[MHz · km]

1300Nm

≥500

[MHz · km]

Árangursrík bandbreidd

850nm-870nm

≥4700

[MHz · km]

910nm

≥3100

[MHz · km]

Lengd hlekkja

800GBase-SR8

100

[M]

800GBasesr-4.2

100

[M]

Tölulegt ljósop

-

0,200 ± 0,015

-

Hópbrotsvísitala

850nm

1.482

-

1300Nm

1.477

-

Núll bylgjulengd dreifingar, λ0

-

1295-1340

[nm]

Núll dreifing halla ， S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(nm2 · km)]

Makrómandi tap1

-

-

-

2 snúningar @ 15 mm radíus

850nm

≤0.1

[DB]

1300Nm

≤0,3

[DB]

2 snúningar @ 7,5 mm radíus

850nm

≤0,2

[DB]

1300Nm

≤0,5

[DB]

Backscatter einkenni

1300Nm

Skref （Meðaltal tvíátta mælinga）

-

≤0,10

[DB]

Óreglu yfir trefjarlengd og Punkta ósamræmi

-

≤0,10

[DB]

Dempunar einsleitni

-

≤0,08

[db/km]

Umhverfiseinkenni

850nm & 1300Nm

Hitastigshjólreiðar

-60 ℃ til 85 ℃

≤0,10

[db/km]

Hringrás hitastigs og manna

-10 ℃ til 85 ℃, 4% til 98% RH

≤0,10

[db/km]

Vatnsdýfingu

23 ℃, 30 dagar

≤0,10

[db/km]

Þurr hiti

85 ℃ ， 30 dagar

≤0,10

[db/km]

Rakur hiti

85 ℃, 85% RH, 30 dagar

≤0,10

[db/km]

Vélræn forskrift

Sönnun próf

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Húðun ræmisafls

dæmigert Meðalkraftur

1.5

[N]

hámarki Force

≥1,3 ， ≤8,9

[N]

Dynamic streitu tæringu Næmi paraeter （nd, Dæmigert）

-

20

-
