Ljósleiðarakerfi eru orðin undirstaða nútíma samskiptakerfa og styðja allt frá netþjónustu og gagnaverum til fjarskipta og fyrirtækjaneta. Á bak við þessar háhraðatengingar eru margir litlir en mikilvægir þættir, þar á meðal trefjarPatch snúraogPigtail.
Þrátt fyrir að þeir kunni að líta svipað út, þjóna plástursnúrur og pigtails mismunandi tilgangi í ljósleiðarauppsetningum. Að skilja muninn á þeim hjálpar verkfræðingum, uppsetningaraðilum og netnotendum að byggja upp áreiðanlegri og skilvirkari sjónsamskiptakerfi.
Svo, hvað nákvæmlega eru trefjaplástrasnúrur og pigtails, og hvernig vinna þeir saman í nútíma netum?

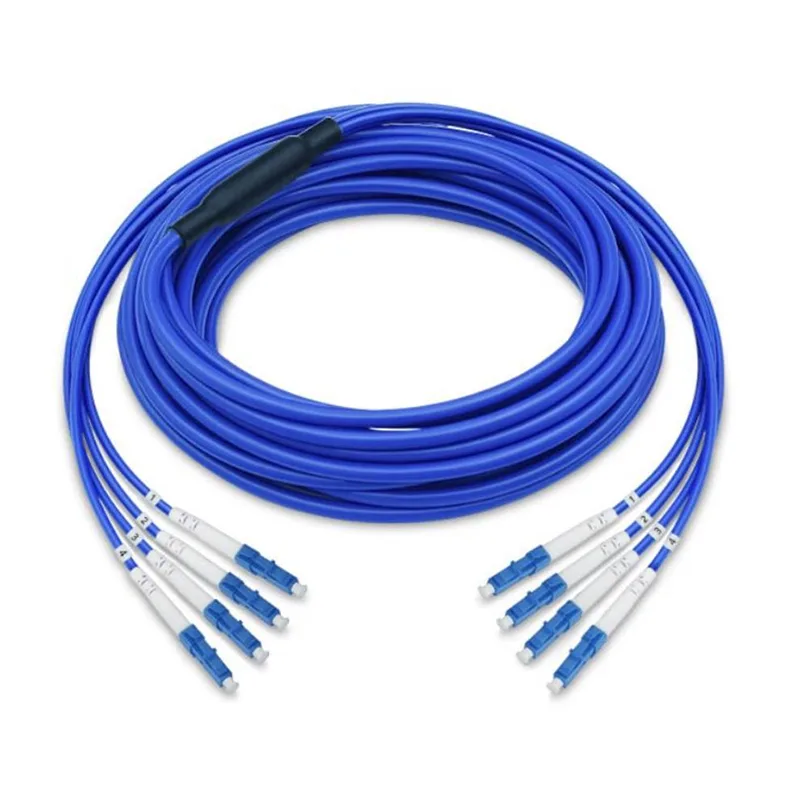

Ljósleiðarasnúra er ljósleiðari með tengjum í báðum endum. Það er aðallega notað til að tengja sjóntæki, netbúnað og ljósleiðara dreifikerfi.
Vegna þess að báðir endarnir eru nú þegar með tengjum, er hægt að setja plástursnúrur fljótt upp án frekari skeytivinnu.
Dæmigerð trefjaplásturssnúra inniheldur:
Algengar tengigerðir eru:
Ljósleiðari er stuttur ljósleiðari með tengi sem er komið fyrir á einum enda, en í hinum endanum eru óvarinn trefjar til að skeyta.
Ólíkt plástursnúrum eru pigtails almennt notaðir inni í trefjalokaboxum, ljósdreifingarrömmum og splæsubökkum.
Trefja pigtail samanstendur venjulega af:
Óvarinn trefjarinn gerir tæknimönnum kleift að tengja hann varanlega við komandi ljósleiðara með samrunaskerðingu.
Plásturssnúrur veita sveigjanlega tengingu milli tveggja sjóntengja.
Tengingarferlið er einfalt:
Optískur tæki
↓
Trefja tengi
↓
Patch snúra
↓
Annað sjóntæki
Þetta gerir plástursnúrur tilvalin fyrir búnaðartengingar sem gætu þurft tíð uppsetningu eða endurnýjun.
Pigtails eru hannaðir fyrir varanlega trefjalok.
Grunnferlið er:
Undirbúningur trefjastrengja
↓
Pigtail fusion splicing
↓
Vörn inni í skeytabakka
↓
Tenging við ljósbúnað
| Eiginleiki | Patch snúra | Pigtail |
|---|---|---|
| Tengi | Tengi á báðum endum | Tengi aðeins á öðrum endanum |
| Aðaltengingaraðferð | Plug-and-play tenging | Fusion splicing tenging |
| Uppsetning | Fljótleg uppsetning | Krefst faglegrar skeyta |
| Umsókn | Tenging búnaðar | Lokun og dreifing trefja |
| Sveigjanleiki | Auðvelt að skipta um eða flytja | Hannað fyrir fasta uppsetningu |
| Sameiginleg staðsetning | Gagnaver, rekki, netbúnaður | Trefjabox, skeytabakkar, ODF kerfi |
Í mörgum ljósleiðarakerfum vinna plásturssnúrur og pigtails saman frekar en að koma í stað hvors annars.
Algengt ljósleiðaratengingarferli er:
Ytri ljósleiðari
↓
Pigtail splicing inni í trefjadreifingarboxi
↓
Trefja millistykki spjaldið
↓
Patch snúru tenging
↓
Netbúnaður
Þessi samsetning skapar stöðuga tengingu á sama tíma og búnaðartengingum er auðvelt að stjórna.
Fiber pigtails gegna mikilvægu hlutverki við að vernda og skipuleggja sjóntengingar.
Kostir þeirra eru meðal annars:
Plásturssnúrur eru vinsælar vegna þess að þær veita þægilegar og sveigjanlegar tengingar.
Kostir þeirra eru ma:
Einhams trefjarvörur eru almennt notaðar fyrir langlínusendingar, fjarskipti og háhraða nettengingar.
Multimode trefjarvörur eru oft notaðar í styttri fjarlægðum eins og fyrirtækjanetum og gagnaverum.
| Tegund tengis | Algengar umsóknir |
|---|---|
| LC | Háþéttni gagnaver tengingar |
| SC | Fjarskipti og almenn ljósleiðarakerfi |
| FC | Iðnaðar- og nákvæmnisforrit |
| ST | Hefðbundin ljósleiðarakerfi |
Valið fer aðallega eftir uppbyggingu netkerfisins og uppsetningarkröfum.
| Krafa | Ráðlögð lausn |
|---|---|
| Að tengja netbúnað | Fiber Patch snúra |
| Ljósleiðarasnúra | Fiber Pigtail |
| Tengingar fyrir rekki gagnavera | Patch snúra |
| Varanleg trefjadreifing | Pigtail |
Þar sem internethraði heldur áfram að aukast þróast ljósleiðaratengingartækni í átt að meiri þéttleika, betri áreiðanleika og auðveldari uppsetningu.
Framtíðarstraumar geta verið:
Fiber Patch Cord og Pigtail eru báðir nauðsynlegir þættir í nútíma ljósnetum, en þeir þjóna mismunandi hlutverkum. Plásturssnúrur veita sveigjanlegar búnaðartengingar, en pigtails eru aðallega notaðir til varanlegrar trefjaloka með splæsingu.
Að skilja muninn á þessum tveimur hlutum hjálpar nethönnuðum og tæknimönnum að búa til áreiðanlegri og skilvirkari ljósleiðarakerfi.
Þrátt fyrir að þeir séu litlir hlutar stærra samskiptakerfis, gegna plástursnúrur og pigtails mikilvægu hlutverki við að halda alþjóðlegum stafrænum tengingum stöðugum og hröðum.
