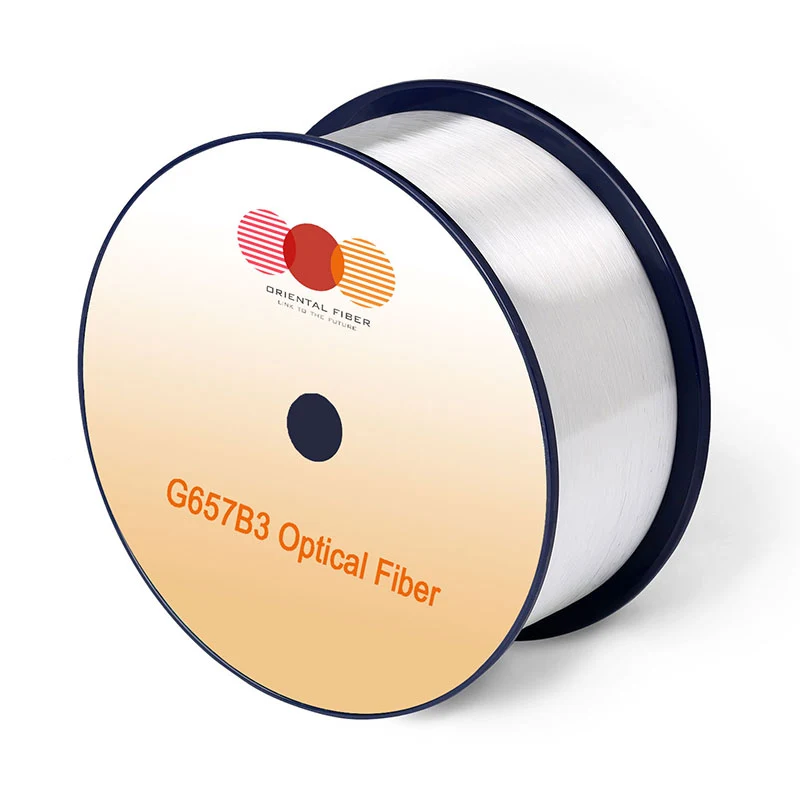

Eins háttar sjóntrefjar G.657.B3

Einkenni

Skilyrði

Sérstök gildi

Einingar

Sjón Einkenni

Dempun

1310nm

≤0,35

[db/km]

1383nm （eftir H2-öldrun）

≤0,35

[db/km]

1550nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Dempun á móti bylgjulengd

Max. α Di ff erence

1285-1330nm, í Tilvísun í 1310nm

≤0,03

[db/km]

1525-1575nm, í Tilvísun í 1550nm

≤0,02

[db/km]

Núll Dreifingarbylgjulengd (λ0)

-

1300-1324

[nm]

Núll Dreifingarhlíð (S0)

-

≤0.092

[PS/(nm2 · km)]

PMD

Hámark Einstakir trefjar

-

≤0.1

[PS/√KM]

Hönnunargildi hlekkja （m = 20 ， q = 0,01%)

-

≤0,06

[PS/√KM]

Dæmigert Gildi

-

0.04

[PS/√KM]

Snúru Cuto ff bylgjulengd (λcc)

-

≤1260

[nm]

Háttur Þvermál reits （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

E -E -Ective hópvísitala ljósbrots （ne ff）

1310nm

1.468

-

1550nm

1.469

-

Punktur Ósamræmi

1310nm

≤0,05

[DB]

1550nm

≤0,05

[DB]

Geometrical Einkenni

Klæðning Þvermál

-

125,0 ± 0,7

[μm]

Klæðning Ekki hringrás

-

≤0,7

[%]

Húðun Þvermál

-

235-245

[μm]

Húðunarklæðning Stærð villa

-

≤12,0

[μm]

Húðun Ekki hringrás

-

≤6,0

[%]

Kjarnaklæðning Stærð villa

-

≤0,5

[μm]

Krulla (radíus)

-

≥4

[M]

Afhending Lengd

-

Upp til 25.2

[km/spóla]

Umhverfiseinkenni

1310nm, 1550nm & 1625nm

Hitastig Ósjálfstæði af völdum dempunar

-60 ℃ til +85 ℃

≤0,05

[db/km]

Hitastig-og mýkt Hjólreiðar framkallað dempun

-10 ° C. til +85 ° C, 98% RH

≤0,05

[db/km]

Watersoak Ósjálfstæði af völdum dempunar

23 ° C ， í 30 daga

≤0,05

[db/km]

Rakt Hitafíkn af völdum dempunar

85 ° C. og 85% rh ， fyrir 30 dagar

≤0,05

[db/km]

Þurrt Hitun öldrun

85 ℃ ， í 30 daga

≤0,05

[db/km]

Vélrænt Sérstök

Sönnun Próf

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[Kpsi]

Macro-beygja Framkallað tap

1 Snúðu við dandrel af 10 mm radíus

1550nm

≤0,03

[DB]

1 Snúðu við 10 mm radíus dandrinu

1625nm

≤0.1

[DB]

1 Snúðu við 7,5 mm radíus dandrinu

1550nm

≤0,08

[DB]

1 Snúðu við dandrel af 7,5 mm radíus

1625nm

≤0,25

[DB]

1 Snýr sér við 5 mm radíus dandr

1550nm

≤0,15

[DB]

1 Snýr sér við 5 mm radíus dandr

1625nm

≤0,45

[DB]

Húðun Strip Force

dæmigert Meðalkraftur

1.5

[N]

hámarki Force

1.3-8.9

[N]

Kraftmikið Þreytu breytu (ND)

-

≥20

-
