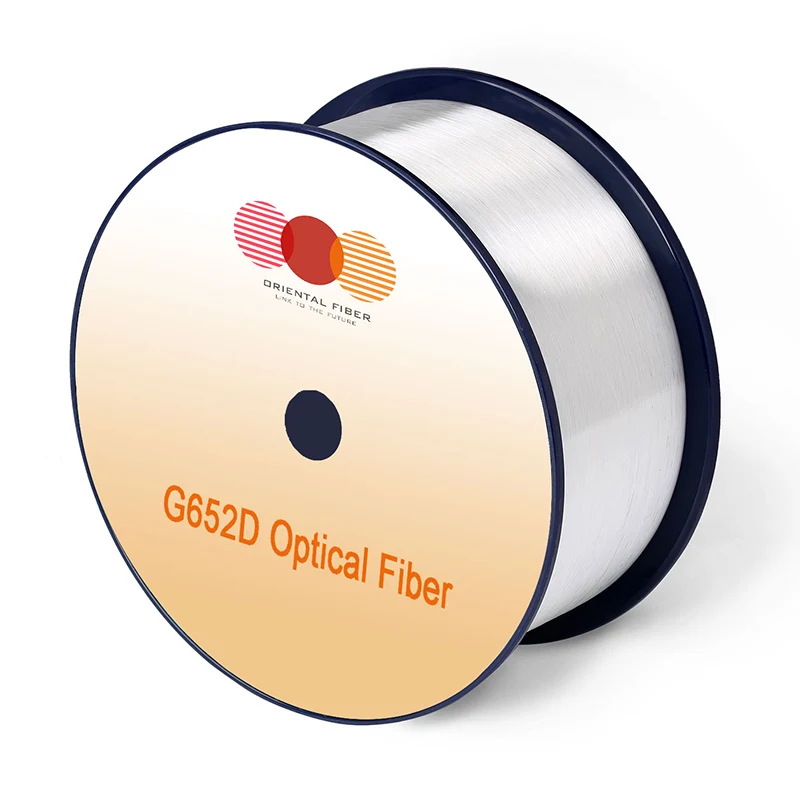

Eins háttar sjóntrefjar G.652D

Optical Fiber G.652D er hannað fyrir sjónflutningskerfi sem starfa í öllum bylgjulengdarglugganum 1260nm til 1625nm. Með því að bæla vatnstoppinn nálægt 1383 nm vegna hýdroxýls (OH-) jóns frásogs í hefðbundnum eins háttar trefjum, er trefjarinn fær um að opna E-bandið (1360-1460 nm) til notkunar og þannig veita nothæf bylgjulengd meira en 100 nm.

Sendu fyrirspurn

Vörulýsing

Forrit

Vegna víðtækra litrófs og framúrskarandi sjónafköst er ljósleiðari G.652D besti kosturinn til að styðja við margs konar forrit eins og Ethernet, Internet Protocol (IP), ósamstilltur flutningsstillingu (ATM), samstillt sjónnet (SONET) og bylgjulengdarskipting margfeldi (WDM). Trefjar veita meiri bandbreidd fyrir burðarás, höfuðborgarsvæði og aðgangsnet.

Staðlar

Trefjar uppfylla eða fara yfir ITU-T ráðleggingar G.652D og IEC 60793-2-50 gerð B1.3 Trefjarlýsingar.

Einkenni

Hannað til að starfa á öllu litrófssviðinu 1260-1625 nm, sem veitir 50% nothæfari bylgjulengdir fyrir aukna flutningsgetu

Framúrskarandi sjónárangur styður háhraða flutningstækni eins og DWDM og CWDM

Að vera samhæf við núverandi 1310 nm búnað

Góð vernd og framúrskarandi stöðugleiki ræma

Nákvæmar rúmfræðilegar breytur sem tryggja lítið splicing tap og mikla skarðarvirkni

Forskriftir

Einkenni		Skilyrði	Tilgreind gildi	Einingar
Sjóneinkenni
Dempun		1310nm	≤0,34	[db/km]
		1383nm (eftir H2-öldrun)	≤0,34	[db/km]
		1550nm	≤0,20	[db/km]
		1625nm	≤0,24	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1285-1330nm, með vísan til 1310nm	≤0,03	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1525-1575nm, í tilvísun til 1550nm	≤0,02	[db/km]
Dreifingarsamvinnu		1285-1340nm	-3,5 til 3,5	[PS/(nm · km)]
		1550nm	≤18	[PS/(nm · km)]
		1625nm	≤22	[PS/(nm · km)]
Núll dreifing bylgjulengd (λ0)		-	1300-1324	[nm]
Núll dreifingarhlíð (S0)		-	≤0.092	[PS/(nm2 · km)]
Dæmigert gildi		-	0.086	[PS/(NM2 · km]
PMD	Hámarks einstök trefjar	-	≤0.1	[PS/√KM]
	Hönnunargildi hlekkja （m = 20 ， q = 0,01%)	-	≤0,06	[PS/√KM]
	Dæmigert gildi	-	0.04	[PS/√KM]
Cable Cuto ﬀ bylgjulengd (λcc)		-	≤1260	[nm]
Mode Field þvermál （MFD）		1310nm	8.7-9.5	[μm]
Mode Field þvermál （MFD）		1550nm	9.8-10.8	[μm]
E ﬀ Ective hópvísitala ljósbrots （ne ﬀ）		1310nm	1.466	-
E ﬀ Ective hópvísitala ljósbrots （ne ﬀ）		1550nm	1.467	-
Punkta óstöðugleika		1310nm	≤0,05	[DB]
Punkta óstöðugleika		1550nm	≤0,05	[DB]
Geometrísk einkenni
Þvermál klæðningar		-	125,0 ± 0,7	[μm]
Klæðast ekki hringrás		-	≤1,0	[%]
Húðþvermál		-	235-250	[μm]
Húðunarklæðning einbeitingarvilla		-	≤12,0	[μm]
Húðun án hrings		-	≤6,0	[%]
Kjarnaklæðning á sammiðjuvilla		-	≤0,6	[μm]
Krulla (radíus)		-	≥4	[M]
Afhendingarlengd		-	Allt að 50,4	[km/spóla]
Umhverfiseinkenni		1310nm, 1550nm & 1625nm
Hitastigsfíkn af völdum dempunar		-60 ℃ til +85 ℃	≤0,05	[db/km]
Hringrás hitastigs og hitastigs af völdum dempunar		-10 ° C til +85 ° C, 98% RH	≤0,05	[db/km]
Vatnsdýfingarfíkn af völdum dempunar		23 ° C ， í 30 daga	≤0,05	[db/km]
Raka hitafíkn af völdum dempunar		85 ° C og 85% RH ， í 30 daga	≤0,05	[db/km]
Þurrkur öldrun		85 ℃, í 30 daga	≤0,05	[db/km]
Vélrænar forskriftir
Sönnun próf		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[Kpsi]
Makró-beygja framkallað demping	100 snýr við 30 mm radíus dandrinu	1625nm	≤0,05	[DB]
	100 snýr við 25 mm radíus dandrinu	1310nm og 1550nm	≤0,05	[DB]
	1 Snúðu við 16 mm radíus dandrinu	1550nm	≤0,05	[DB]
Húðun ræmisafls		Dæmigert meðalafl	1.5	[N]
Húðun ræmisafls		hámarksafl	1.3-8.9	[N]
Dynamic þreytubreytu (ND)		-	≥20	-
