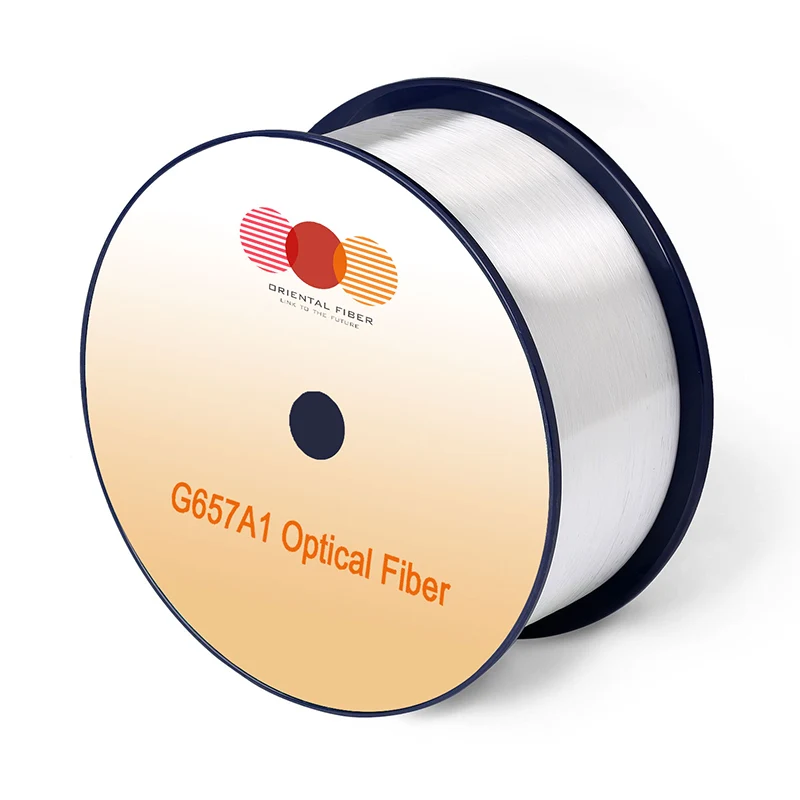

Eins háttar sjóntrefjar G.657.A1

Eins háttar sjóntrefjar G.657.A1 inniheldur öll einkenni trefjar eins háttar og veitir góða viðnám gegn örverum. Það er með lítið næmni í makrómum og lágu hámarksstigi. Það er fullkomlega bjartsýni til notkunar í O-E-S-C-L bandinu (1260 -1625 nm). Það getur staðist aukið tap vel vegna lítillar makrótunar á 1625 nm bylgjulengdarsvæðinu. Þetta styður ekki aðeins L-band forrit, heldur gerir það einnig kleift að auðvelda uppsetningu án of mikillar umönnunar þegar þú geymir trefjarnar (til dæmis í splice kassa). Fyrir snúru notkun innan bygginga styður G657A1 trefjar litlar radíusar radíus og samningur.

Sendu fyrirspurn

Vörulýsing

Forrit

Stuttir kasta snúrur fyrir sérstaka umsókn

Hágæða sjónkerfi sem starfar í O-E-S-C-L band

Háhraða sjónleiðir í byggingum (FTTX)

Sjónstrengir með miklar kröfur um beygju radíus

Staðlar

Optical Fiber G.657.A1 styður eða fer yfir ITU-T ráðleggingar G.652.D/G.657.A1, þar á meðal IEC 60793-2-50 gerð B1.3/B6.A1 Fiber forskriftir.

Einkenni

Lítil demping uppfyllir kröfur O-E-S-C-L hljómsveitarinnar

Góð mótstöðu gegn beygju á stuttum radíus beygjum

Lítið tap á beygju vegna krefjandi snúruhönnunar, þ.mt borði snúrur

Lágt PMD uppfyllir háa bitahraða og langferðakröfu

Nákvæmar rúmfræðilegar breytur sem tryggja lítið splicing tap og mikla skarðarvirkni

Forskriftir

Einkenni		Skilyrði	Tilgreind gildi	Einingar
Sjóneinkenni
Dempun		1310nm	≤0,35	[db/km]
		1383nm (eftir H2-öldrun)	≤0,35	[db/km]
		1460nm	≤0,25	[db/km]
		1550nm	≤0,21	[db/km]
		1625nm	≤0,23	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1285-1330nm, með vísan til 1310nm	≤0,03	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1525-1575nm, í tilvísun til 1550nm	≤0,02	[Db/km]
Dreifingarsamvinnu		1285-1340nm	-3,5 til 3,5	[PS/(nm · km)]
		1550nm	≤18	[PS/(nm · km)]
		1625nm	≤22	[PS/(nm · km)]
Núll dreifing bylgjulengd (λ0)		-	1300-1324	[nm]
Núll dreifingarhlíð (S0)		-	≤0.092	[PS/(nm2 · km)]
Dæmigert gildi		-	0.086	[PS/(nm2 · km)]
PMD	Hámarks einstök trefjar	-	≤0.1	[PS/√KM]
	Hönnunargildi hlekkja (M = 20 ， Q = 0,01%) (M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Dæmigert gildi	-	0.04	[PS/√KM]
Cable Cuto ﬀ bylgjulengd (λcc)		-	≤1260	[nm]
Mode Field þvermál (MFD)		1310nm	8.4-9.2	[μm]
Mode Field þvermál (MFD)		1550nm	9.3-10.3	[μm]
E -E -Ective Group vísitala um ljósbrot (NE ﬀ)		1310nm	1.466	-
E -E -Ective Group vísitala um ljósbrot (NE ﬀ)		1550nm	1.467	-
Punkta óstöðugleika		1310nm	≤0,05	[DB]
Punkta óstöðugleika		1550nm	≤0,05	[DB]
Geometrísk einkenni
Þvermál klæðningar		-	125,0 ± 0,7	[μm]
Klæðast ekki hringrás		-	≤0,7	[%]
Húðþvermál		-	235-245	[μm]
Húðunarklæðning einbeitingarvilla		-	≤12,0	[μm]
Húðun án hrings		-	≤6,0	[%]
Kjarnaklæðning á sammiðjuvilla		-	≤0,5	[μm]
Krulla (radíus)		-	≥4	[M]
Afhendingarlengd		-	Allt að 50,4	[km/spóla]
Umhverfiseinkenni		1310nm, 1550nm & 1625nm
Hitastigsfíkn af völdum dempunar		-60 ℃ til +85 ℃	≤0,05	[Db/km]
Hringrás hitastigs og hitastigs af völdum dempunar		-10 ° C til +85 ° C, 98% RH	≤0,05	[Db/km]
Watersoak ósjálfstæði af völdum dempunar		23 ° C, í 30 daga	≤0,05	[Db/km]
Raka hitafíkn af völdum dempunar		85 ° C og 85% RH, í 30 daga	≤0,05	[Db/km]
Þurrkur öldrun		85 ℃, í 30 daga	≤0,05	[Db/km]
Vélræn forskrift
Sönnun próf		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[Kpsi]
		-	-	-
Makróbeygju af völdum taps	10 snýr að 15 mm radíus dandrinu	1550nm	≤0,25	[DB]
	10 snýr að 15 mm radíus dandrinu	1625nm	≤1,0	[DB]
	1 Snúðu við 10 mm radíus dandrinu	1550nm	≤0,75	[DB]
	1 Snúðu við 10 mm radíus dandrinu	1625nm	≤1,5	[DB]
Húðun ræmisafls		Dæmigert meðalafl	1.5	[N]
Húðun ræmisafls		hámarksafl	1.3-8.9	[N]
Dynamic þreytubreytu (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A1
