Eins háttar sjóntrefjar G.657.A2

Eins háttar ljósleiðarar g.657.A2 sameinar framúrskarandi eiginleika: Framúrskarandi lágt makróbandi næmi og lágt vatnstærð. Það er fullkomlega bjartsýni til notkunar í O-E-S-C-L bandinu (1260 -1625 nm). Bend-ónæmt einkenni tryggir ekki aðeins L-band forrit, heldur gerir það einnig kleift að auðvelda uppsetningu án of mikillar umönnunar við geymslu trefjarins, sérstaklega fyrir FTTH netforrit. Hægt er að draga úr beygju radíus í trefjarhandbókinni og hægt er að draga úr lágmarks beygju radíus í vegg- og hornstöðvum.

Sendu fyrirspurn

Vörulýsing

Forrit

Allar tegundir trefja snúrur með mismunandi mannvirki

Afkastamikil sjónkerfi sem starfa í O-E-S-C-L bandinu

Háhraða sjónleiðir fyrir netkerfi

Sjónstrengir með miklar kröfur um kröfur um beygjuárangur

Lítil stór trefjar snúru og sjónþáttur

Staðlar

Að t

IEC 60793-2-50 Tegund B1.3/B6.A1/B6.A2/B6.B2 Optical trefjar forskrift.

Einkenni

Mikil mótspyrna gegn beygjutapi á beygju radíus á bilinu 7,5 til 15 mm

Fullkomlega samhæft við allar g.652 sjóntrefjar

Lítil demping uppfyllir eftirspurn eftir rekstri í O-E-S-C-L

Lágt PMD uppfyllir háa bitahraða og langferðakröfur

Lágt beygjutap

Nákvæmar rúmfræðilegar breytur

Hátt ND-gildi

Forskriftir

Einkenni		Skilyrði	Tilgreind gildi	Einingar
Sjóneinkenni
Dempun		1310nm	≤0,35	[db/km]
		1383nm (eftir H2-öldrun)	≤0,35	[db/km]
		1460nm	≤0,25	[db/km]
		1490nm	≤0,23	[db/km]
		1550nm	≤0,21	[db/km]
		1625nm	≤0,23	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1285-1330nm, með vísan til 1310nm	≤0,03	[db/km]
Demping vs bylgjulengd Max. α Di ﬀ erence		1525-1575nm, í tilvísun til 1550nm	≤0,02	[db/km]
Núll dreifing bylgjulengd (λ0)		-	1300-1324	[nm]
Núll dreifingarhlíð (S0)		-	≤0.092	[PS/(nm2 · km)]
PMD	Hámarks einstök trefjar	-	≤0.1	[PS/√KM]
	Hönnunargildi hlekkja (M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Dæmigert gildi	-	0.04	[PS/√KM]
Cable Cuto ﬀ bylgjulengd (λcc)		-	≤1260	[nm]
Mode Field þvermál (MFD)		1310nm	8.4-9.2	[μm]
Mode Field þvermál (MFD)		1550nm	9.3-10.3	[μm]
E -E -Ective Group vísitala um ljósbrot (NE ﬀ)		1310nm	1.466	-
E -E -Ective Group vísitala um ljósbrot (NE ﬀ)		1550nm	1.467	-
Punkta óstöðugleika		1310nm	≤0,05	[DB]
Punkta óstöðugleika		1550nm	≤0,05	[DB]
Geometrísk einkenni
Þvermál klæðningar		-	125,0 ± 0,7	[μm]
Klæðast ekki hringrás		-	≤0,7	[%]
Húðþvermál		-	235-245	[μm]
Húðunarklæðning einbeitingarvilla		-	≤12,0	[μm]
Húðun án hrings		-	≤6,0	[%]
Kjarnaklæðning á sammiðjuvilla		-	≤0,5	[μm]
Krulla (radíus)		-	≥4	[M]
Afhendingarlengd		-	Allt að 50,4	[km/spóla]
Umhverfiseinkenni		1310nm, 1550nm & 1625nm
Hitastigsfíkn af völdum dempunar		-60 ℃ til +85 ℃	≤0,05	[db/km]
Hringrás hitastigs og hitastigs af völdum dempunar		-10 ° C til +85 ° C, 98% RH	≤0,05	[db/km]
Watersoak ósjálfstæði af völdum dempunar		23 ° C, í 30 daga	≤0,05	[db/km]
Raka hitafíkn af völdum dempunar		85 ° C og 85% RH, í 30 daga	≤0,05	[db/km]
Þurrkur öldrun		85 ℃, í 30 daga	≤0,05	[db/km]
Vélræn forskrift
Sönnun próf		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[Kpsi]
Makró-beygja framkallað demping	10 snýr að 15 mm radíus dandrinu	1550nm	≤0,03	[DB]
	10 snýr að 15 mm radíus dandrinu	1625nm	≤0.1	[DB]
	1 Snúðu við 10 mm radíus dandrinu	1550nm	≤0.1	[DB]
	1 Snúðu við 10 mm radíus dandrinu	1625nm	≤0,2	[DB]
	1 Snúðu við 7,5 mm radíus dandrinu	1550nm	≤0,5	[DB]
	1 Snúðu við 7,5 mm radíus dandrinu	1625nm	≤1,0	[DB]
Húðun ræmisafls		Dæmigert meðalafl	1.5	[N]
Húðun ræmisafls		hámarksafl	1.3-8.9	[N]
Dynamic þreytubreytu (ND)		-	≥20	-

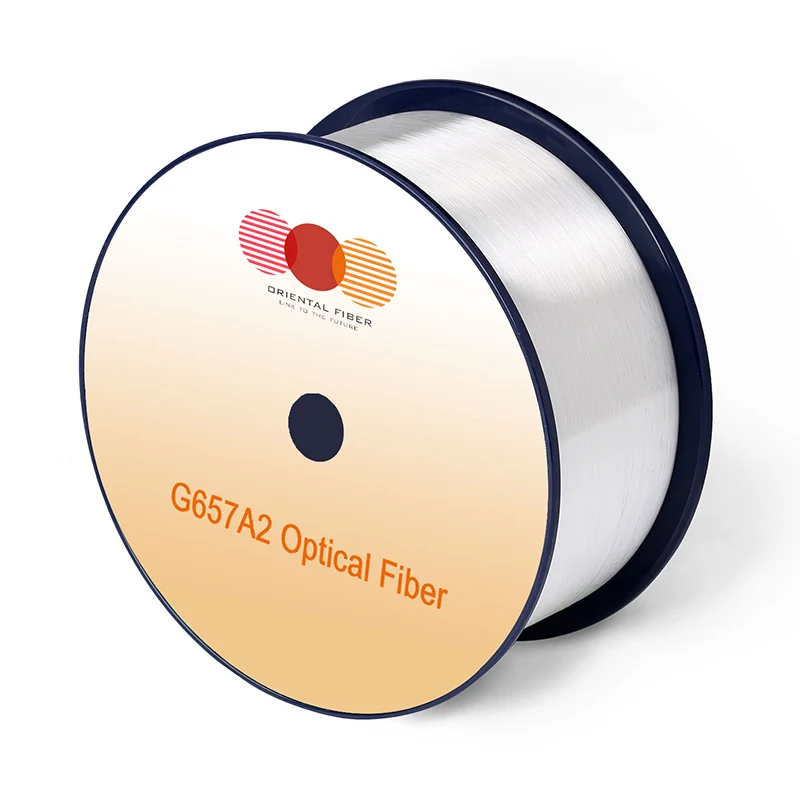

Single-mode Optical Fiber G.657.A2
