For-tengdur ljósleiðarasnúru dreifikassi GFS-008-013C

1. Almennt

1.1 Lýsing

For-tengdur sjóndreifingarbox sem fullkominn FTTX netdreifingarbúnaður, veitir skjótan og áreiðanlega tengingu, góða vernd og stjórnun fyrir FTTX netið.

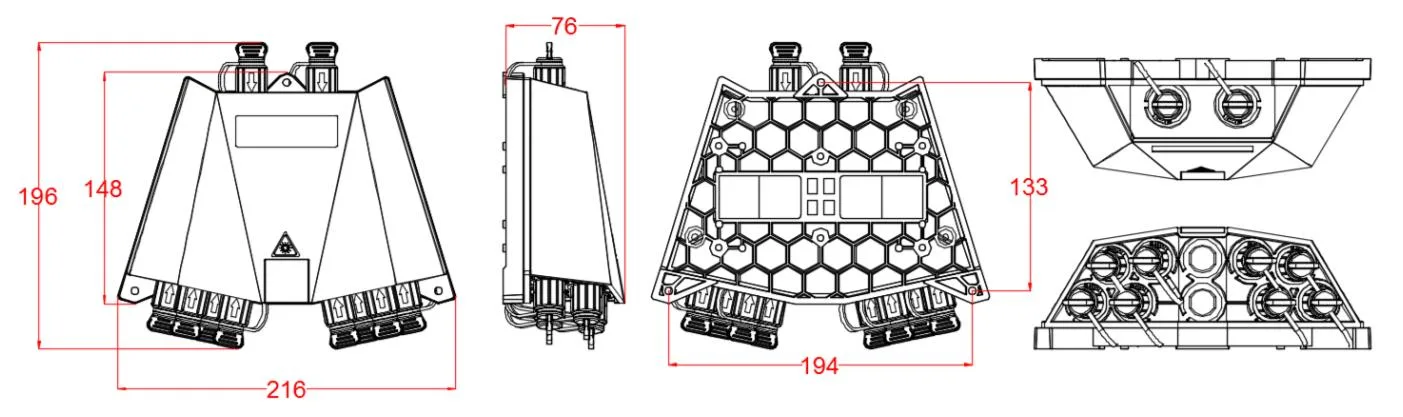

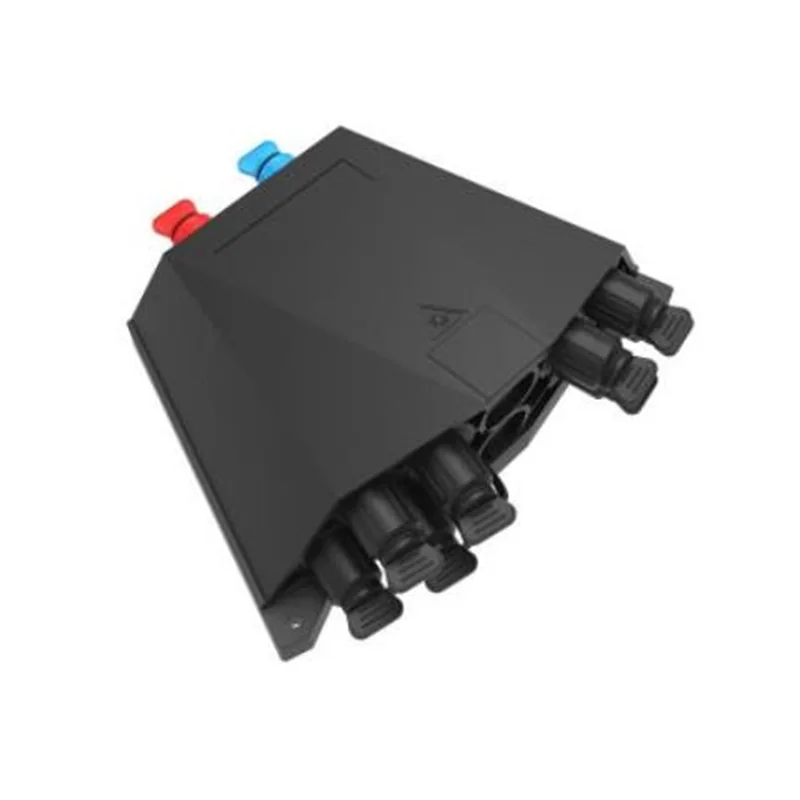

Útlit GFS-008-013C

1.2 Staðlar uppfylla

Framleiðslan sem boðið er upp á eru hönnuð, framleidd og prófuð samkvæmt stöðlunum sem hér segir:

1.3 Umsóknarumhverfi

2. einkenni

1.. Neðri skelin og efri hlífin eru soðin með suðu á heitum plötum, sem er ekki aðskiljanlegt.

2. Efni: PP+GF.

3. Rakaþétt, vatnsheldur, rykþétt, öldrun.

4.. Verndunarstig upp að IP68.

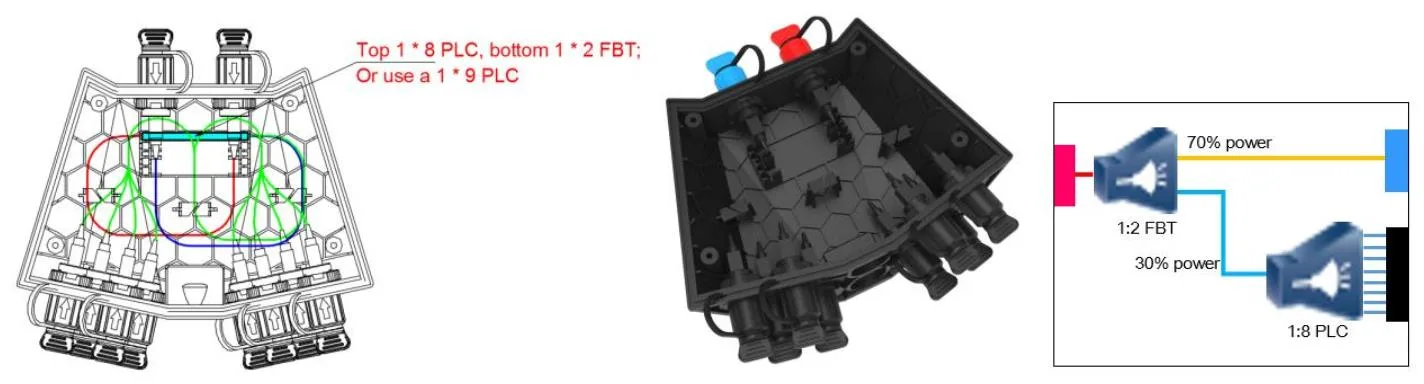

5. Innréttingin er búin 1x2 FBT skerandi+ 1x8 PLC skerandi eða 1x8 plc skerandi.

6. Uppsetningaraðferð: stöngarfest, loftfest, veggfest.

3. Forskriftir

3.1 Vélrænar forskriftir

4. Stillingar

Helstu sjónstærðir

Ljósstærðirnar sem sýndar eru í töflunni hér að ofan eru sjálfgefin gildi og hægt er að aðlaga þær samkvæmt kröfum.

5. Vörumynd

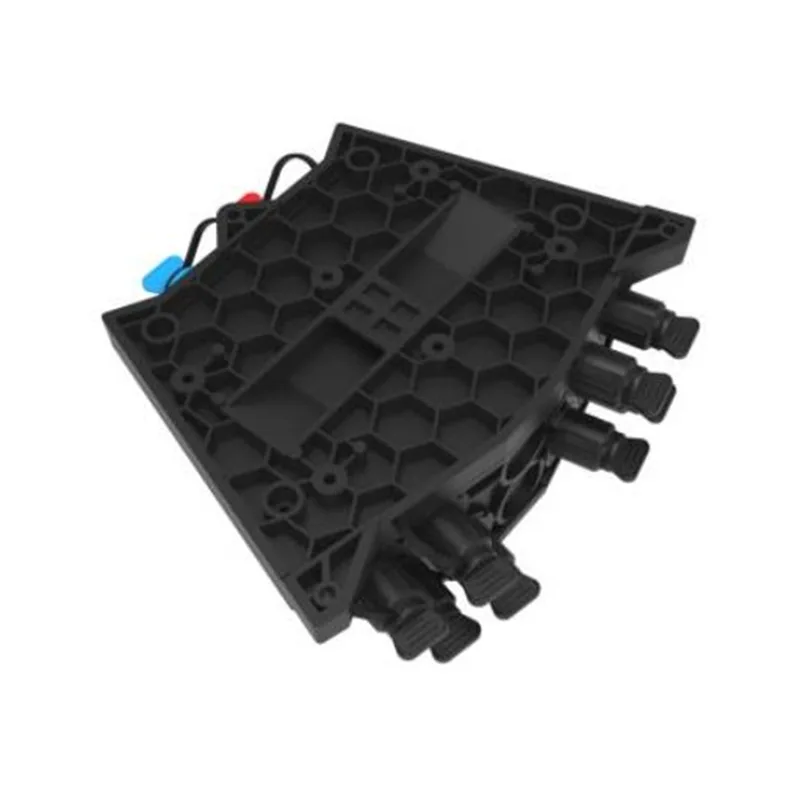

5.1 Vöruleiðar leiðir:

1 * 2 fbt + 1 * 8 plc skerandi snúrur leiðir

5.2 Aukahlutir

Nei.	Hluti nafn	Tilvísunarmynd	Eining	Magn	Athugasemd
1	Notendur	/	tölvur	1	In
2	Skýringarskýrsla	/	tölvur	1	In
3	Veggfest sett		sett	1	Valfrjálst sem beiðni viðskiptavinar
4	Stöng fest sett		sett	1	Valfrjálst sem beiðni viðskiptavinar
5	Loftfest Kit		sett	1	Valfrjálst sem beiðni viðskiptavinar

6. Umhverfiseinkenni

Þessi vara er í samræmi við RoHS umhverfisverndarskipunina og innihald blý, kadmíum, kvikasilfur, sexkals króm, fjölbrómað bífenýl (PBB) og fjölbrómaða dífenýleter (PBDE) er ekki meira en mörkin.

7. Uppsetning

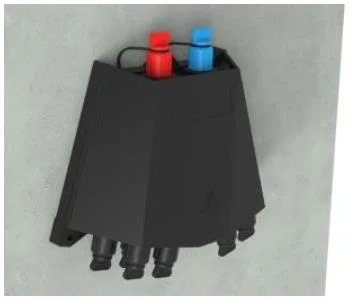

7.1. Veggfest uppsetning

Boraðu 3 holur í veggnum samkvæmt víddinni, settu stækkunartappann φ7,5*40, settu kassann til að passa upp götin og notaðu skrúfur til að festa.

Veggfest uppsetning

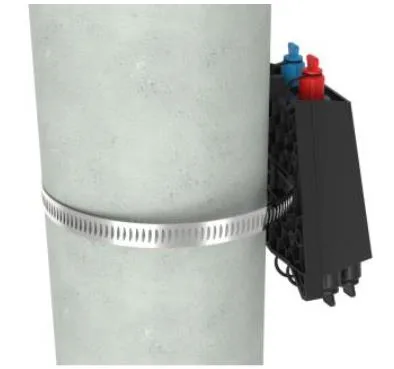

7.2. Uppsetning á stöng

Farðu hringhringinn í gegnum raufina á afturplötunni og festu hann á fjarskipta stönginni.

Stöng uppsetning

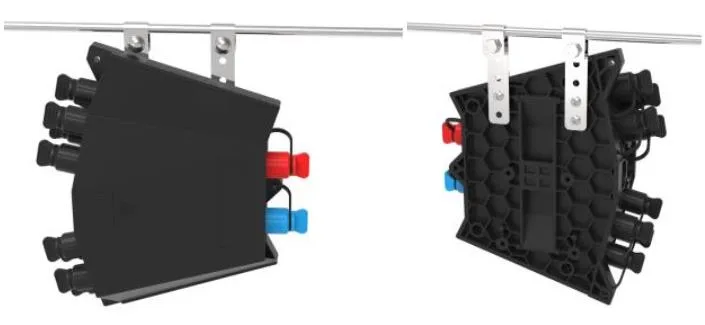

7.3. Kostnaðaruppbyggingin

Bindið sett upp á undirvagninn á kostnaði sem hékk á vírnum og síðan boltað, komið í veg fyrir að málið falli af.

Kostnaðaruppbyggingin

8. Notkun tengisins

8.1 Fortengdur millistykki - A （E）

⚫ Snúðu örinni hluta trefjatengisins rangsælis og taktu rykhettuna út.

⚫ Ör hluti trefjatengisins er fyrir ofan, settu trefjatengi í falsinn og snúðu síðan örinni Hluti réttsælis.

8.2 Fortengdur millistykki - B （xl）

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leður snúru klemmusætið á slíðrinu réttsælis

8.3 Fortengdur millistykki - C

⚫ Ýttu rennihringnum á ljósleiðarinn sem er forformaður í áttina á örinni til að fjarlægja rykhettuna; Ýttu á hnappinn til að taka rykhettuna út á millistykkið í átt að örinni.

⚫ Settu líkama forformaðs tappa við millistykki sylgjuna þar til hann er festur. Tengdu rykhlífarnar tvær á sama hátt.

⚫ Uppsettur forsmíðaður tappi ýtir rennihringnum til að losa sylgjuna og draga síðan meginhluta aftur á bak til að aðgreina hann.

8.4 Fortengdur millistykki - D

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu réttsælis og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni.

⚫ Tengdu fyrirfram tengda tappann D og fyrirfram tengda millistykki D í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.5 Fortengdur millistykki - e (a)

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni

⚫ Tengdu fyrirfram tengda tappann og fyrirfram tengda millistykki e í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.6 Fortengdur millistykki -f (SC)

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leðurstrenginn sætislokið á slíðrið réttsælis.

8.7 Fortengdur millistykki - G

9. pakki
