For-tengdur ljósleiðarasnúru dreifikassi GFS-016-007C

1. Almennt

1.1 Lýsing

For-tengdur sjóndreifingarbox sem fullkomnasta FTTX netdreifingarbúnað, veita skjótan og áreiðanlega tengingu, góða vernd og stjórnun fyrir FTTX net.

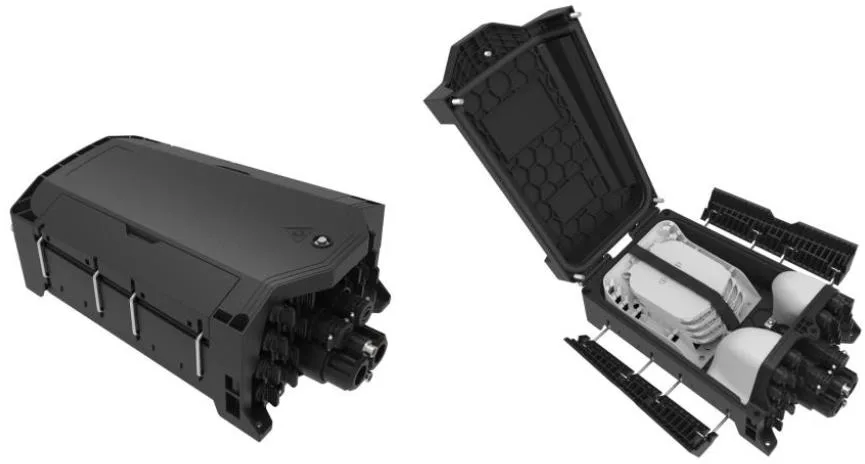

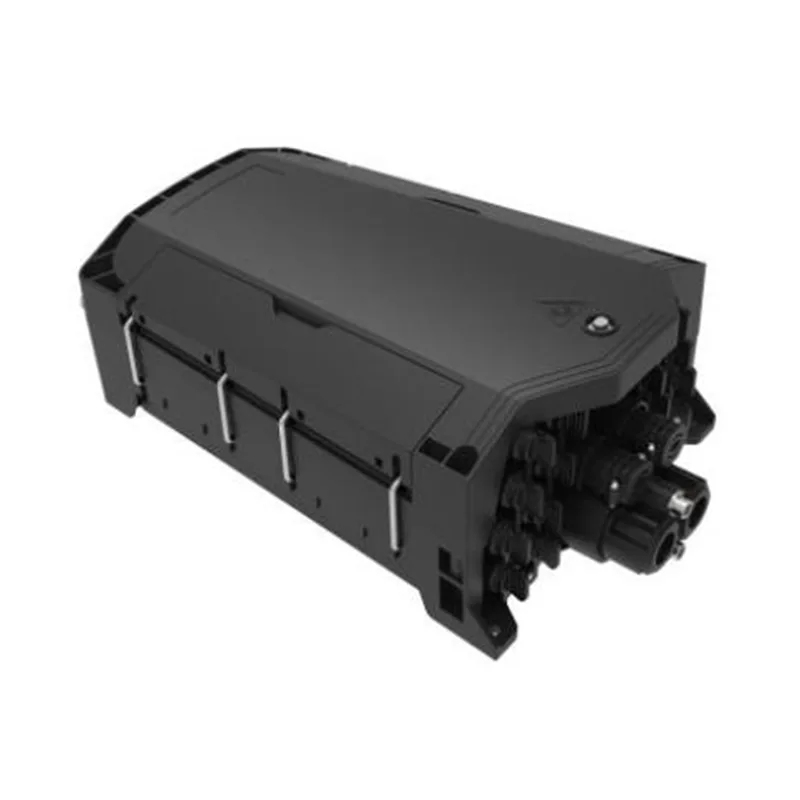

Útlit GFS-016-007C

1.2 Staðlar uppfylla

Framleiðslan sem boðið er upp á eru hönnuð, framleidd og prófuð samkvæmt stöðlunum sem hér segir:

1.3 Umsóknarumhverfi

2. einkenni

1.. Neðri skelin og efri hlífin eru soðin með suðu á heitum plötum, sem er ekki aðskiljanlegt.

2. Efni: PP+GF.

3. Rakaþétt, vatnsheldur, rykþétt, öldrun.

4.. Verndunarstig upp að IP68.

5. 1 sporöskjulaga sjónstrengur, 2 greinarbúnaðarfærslur og 16 fyrirfram tengdir millistykki.

6. Ýmsar tegundir af skarðarbökkum eru í boði.

7. Uppsetningaraðferð: stöngarfest, loftfest, veggfest.

3. Forskriftir

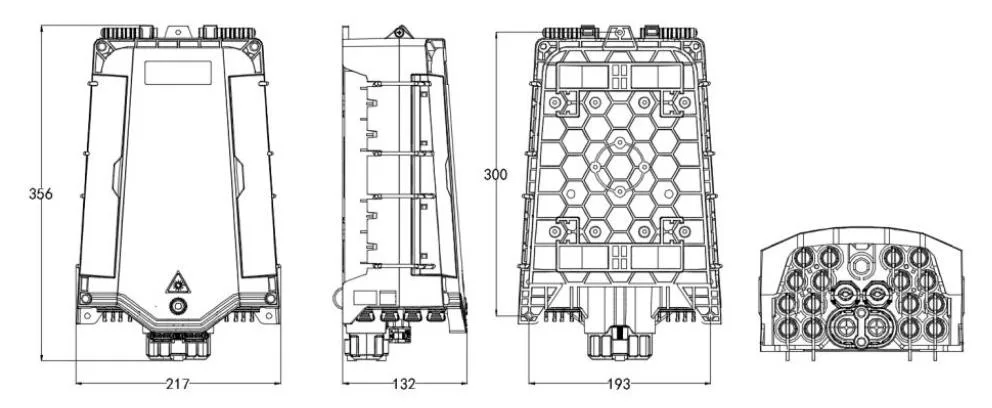

3.1 Vélrænar forskriftir

4. Stillingar

4.1 Helstu sjónstærðir

Ljósstærðirnar sem sýndar eru í töflunni hér að ofan eru sjálfgefin gildi og hægt er að aðlaga þær samkvæmt kröfum.

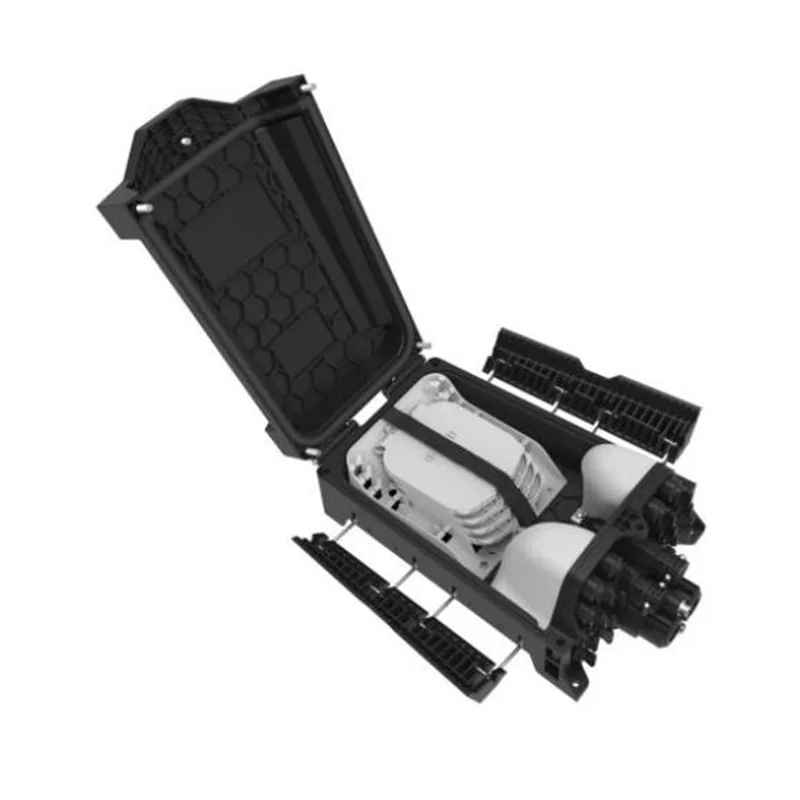

5. Vörumynd

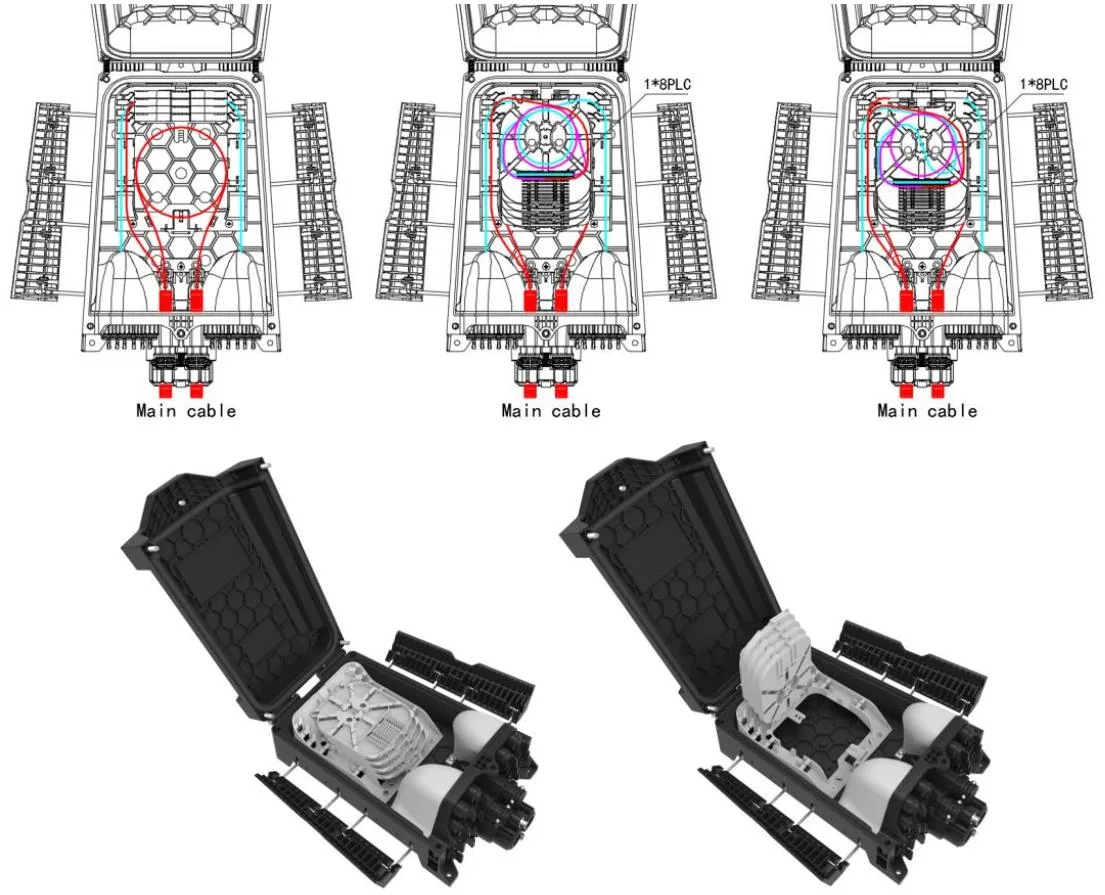

5.1 Vöruleiðar leiðir:

GFS-016-007C leiðarmynd

5.2 SPLICING bakki

Liður	SPLICING BAKA A.	SPLICING bakki b	SPLICING bakki c
Mál (h*w*d, mm)	121 * 101 * 4	125*101*8	125*101*8
Nettóþyngd (kg)	0.017	0.026	0.026
Mynd
Litur	Pantone 428c	Pantone 428c	Pantone 428c
Efni	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Sundrunargeta bakka (kjarnar)	12  (1 lag af hita minnkandi hlífðar ermi)	16  (2 lag af hita minnkandi hlífðar ermi)	2 (2 lag af hita minnkandi hlífðar ermi)
Skerandi getu Atray (Tölvur)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm trefjar, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm trefjar, 60x7x4mm),, 1 (PLC 1x16, 0,9 mm trefjar, 60x12x4mm), 1  (1*2 FBT, 0,9 mm trefjar, Ø3*60mm)
Hámark (tölvur)	8	4	4
Sjálfgefið (tölvur)	/	4	/

Athugið:

1.. Hægt er að blanda ofangreindum bökkum eftir kröfum.

2..

5.3 fylgihlutir

Nei.	Hluti nafn	Tilvísunarmynd	Eining	Magn	Athugasemd
1	Notendur	/	tölvur	1	In
2	Skýringarskýrsla	/	tölvur	1	In
3	Lykill		tölvur	1	„D“ gerð

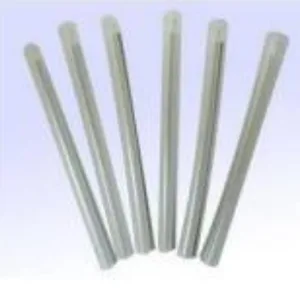

4	Hitasnyrt verndar ermi		tölvur	16	L = 45mm, valfrjálst sem beiðni viðskiptavinar
5	Nylon kapalbindi		tölvur	10	3x100mm

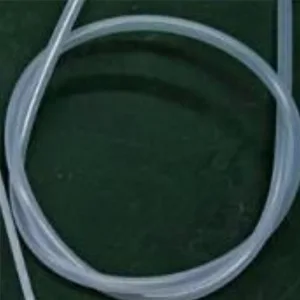

6	Ber trefjar verndarrör		tölvur	1	OD5mm x 50 cm

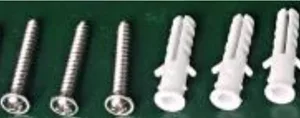

7	Veggfest sett		sett	1	Valfrjálst sem beiðni viðskiptavinar. (Stækkað plastplug φ8x40mm, Phillips sjálf-tappa skrúfur M5x40mm.)

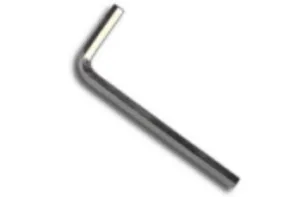

8	M6 Allen Key		tölvur	1	M6

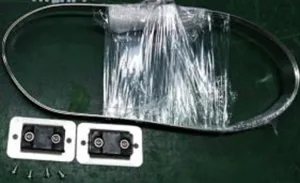

9	Stöng fest sett		sett	1	Valfrjálst sem beiðni viðskiptavinar

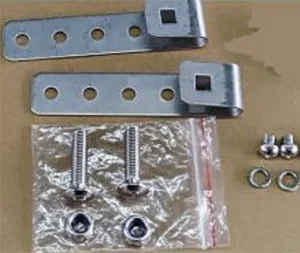

10	Loftfestasett		sett	1	Valfrjálst sem beiðni viðskiptavinar

6. Umhverfiseinkenni

Þessi vara er í samræmi við tilskipun RoHS umhverfisverndar og innihald blý, kadmíum, kvikasilfur, sexkals króm, fjölbrómað bífenýl (PBB) (PBB) og fjölbrómað dífenýleter (PBDE) er ekki meiri en takmörkin.

7. Uppsetning

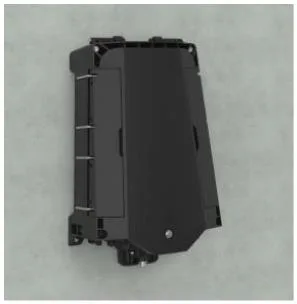

7.1. Veggfest uppsetning

Boraðu 3 holur í veggnum samkvæmt víddinni í töflu 3.1, settu stækkunartengið 7,5*40, settu kassann til að passa upp götin og notaðu skrúfur til að festa.

Veggfest uppsetning

7.2. Uppsetning á stöng

Farðu hringhringinn í gegnum raufina á bakplötunni og festu hann á fjarskiptapólnum

Stöng uppsetning

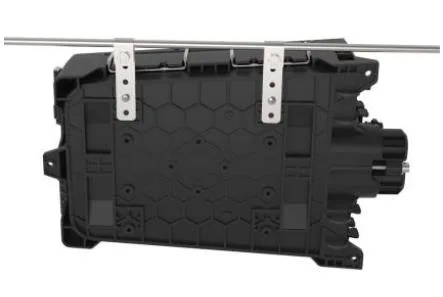

7.3 Veggfest uppsetning (með dropa snúru geymslubakka)

Bindið þá tvo sem settir voru upp á undirvagninn á kostnaði sem hékk á vírnum og síðan boltaður, kom í veg fyrir að málið falli af.

Kostnaðaruppbyggingin

8. Notkun tengisins

8.1 Fortengdur millistykki - A （E）

⚫ Snúðu örinni hluta trefjatengisins rangsælis og taktu rykhettuna út.

⚫ Ör hluti trefjatengisins er fyrir ofan, settu trefjatengi í falsinn og snúðu síðan örinni Hluti réttsælis.

8.2 Fortengdur millistykki - B （xl）

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leður snúru klemmusætið á slíðrinu réttsælis

8.3 Fortengdur millistykki - C

⚫ Ýttu rennihringnum á ljósleiðarinn sem er forformaður í áttina á örinni til að fjarlægja rykhettuna; Ýttu á hnappinn til að taka rykhettuna út á millistykkið í átt að örinni.

⚫ Settu líkama forformaðs tappa við millistykki sylgjuna þar til hann er festur. Tengdu rykhlífarnar tvær á sama hátt.

⚫ Uppsettur forsmíðaður tappi ýtir rennihringnum til að losa sylgjuna og draga síðan meginhluta aftur á bak til að aðgreina hann.

8.4 Fortengdur millistykki - D

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu réttsælis og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni.

⚫ Tengdu fyrirfram tengda tappann D og fyrirfram tengda millistykki D í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.5 Fortengdur millistykki - e (a)

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni

⚫ Tengdu fyrirfram tengda tappann og fyrirfram tengda millistykki e í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.6 Fortengdur millistykki -f

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leðurstrenginn sætislokið á slíðrið réttsælis.

8.7 Fortengdur millistykki - G

9. pakki

1pc í kúlupoka, 480*400mm;

1pc í litlum öskju, 365*225*145mm, brúttóþyngd er 2,1 kg;

8 stk í stórri bylgjupappa, 470*385*615 mm, brúttóþyngd er 18 kg.
