For-tengdur ljósleiðaralitur kapaldreifingarkassi GFS-8BY & -1

1. Almennt

1.1 Lýsing

For-tengdur sjóndreifingarbox sem fullkominn FTTX netdreifingarbúnaður, veitir skjótan og áreiðanlega tengingu, góða vernd og stjórnun fyrir FTTX netið.

1.2 Staðlar uppfylla

Framleiðslan sem boðið er upp á eru hönnuð, framleidd og prófuð samkvæmt stöðlunum sem hér segir:

1.3 Umsóknarumhverfi

2. einkenni

1.. Neðri skelin og efri hlífin eru soðin með suðu á heitum plötum, sem er ekki aðskiljanlegt.

2. Efni: bls.

3. Rakaþétt, vatnsheldur, rykþétt, öldrun.

4.. Verndunarstig upp að IP68.

5. Innréttingin er búin 1x2 FBT skerandi+ 1x8 PLC skerandi eða 1x8 plc skerandi.

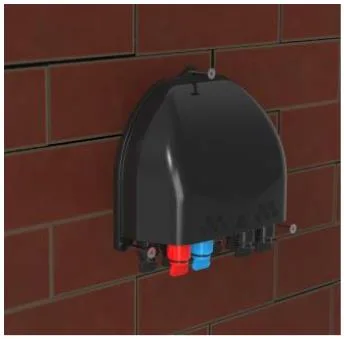

6. Uppsetningaraðferð: stöngarfest, loftfest, veggfest.

7.

3. Forskriftir

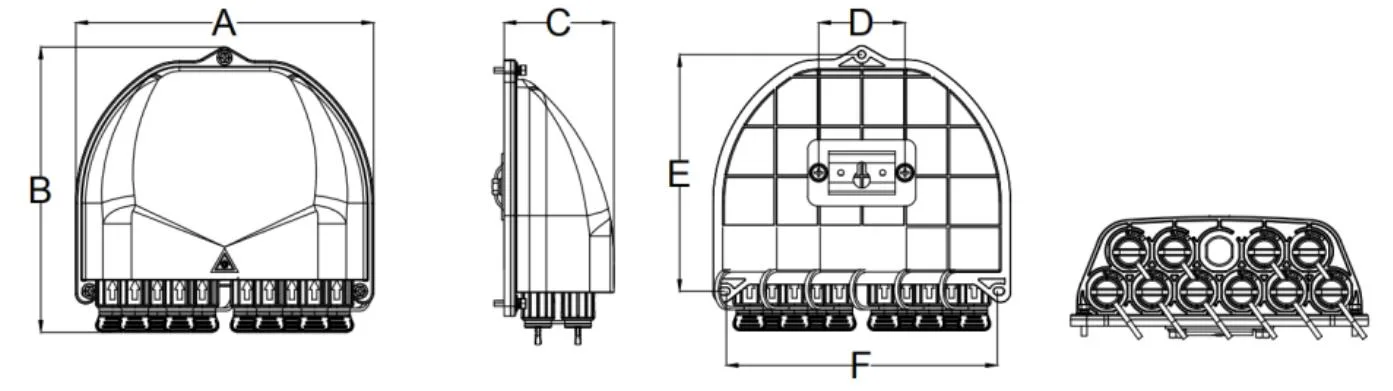

3.1 Vélrænar forskriftir

4. Stillingar

Helstu sjónstærðir

Ljósstærðirnar sem sýndar eru í töflunni hér að ofan eru sjálfgefin gildi og hægt er að aðlaga þær samkvæmt kröfum.

5. Vörumynd

5.1 Vöruleiðar leiðir:

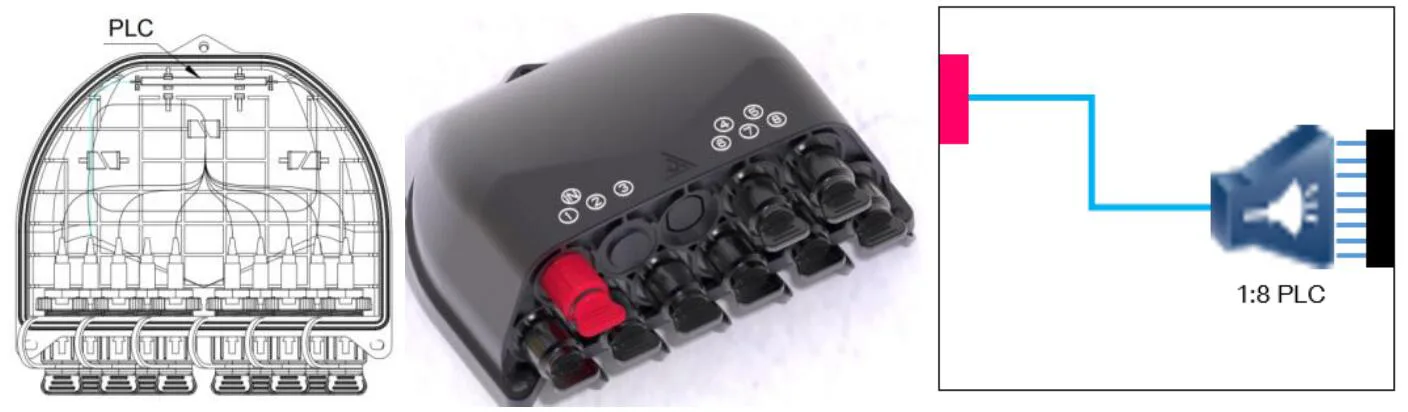

PLC að ofan, FBT á botni

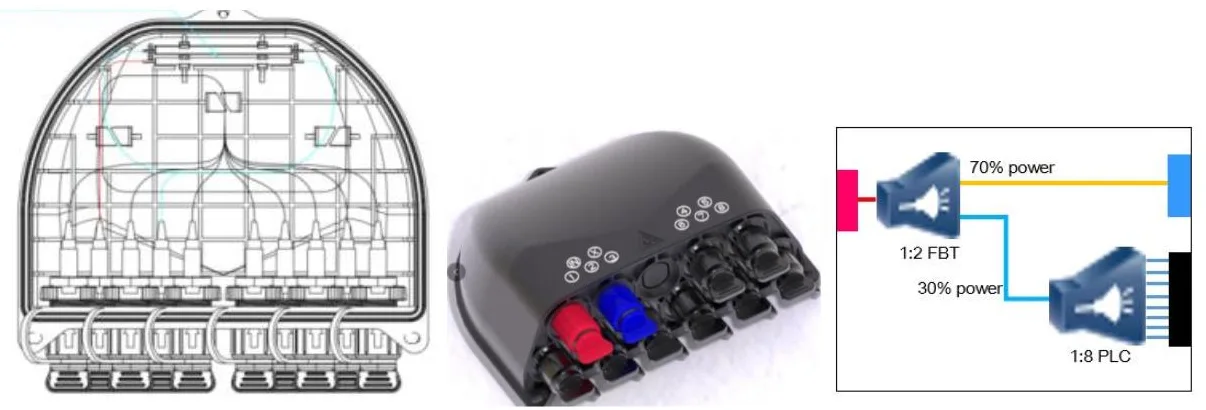

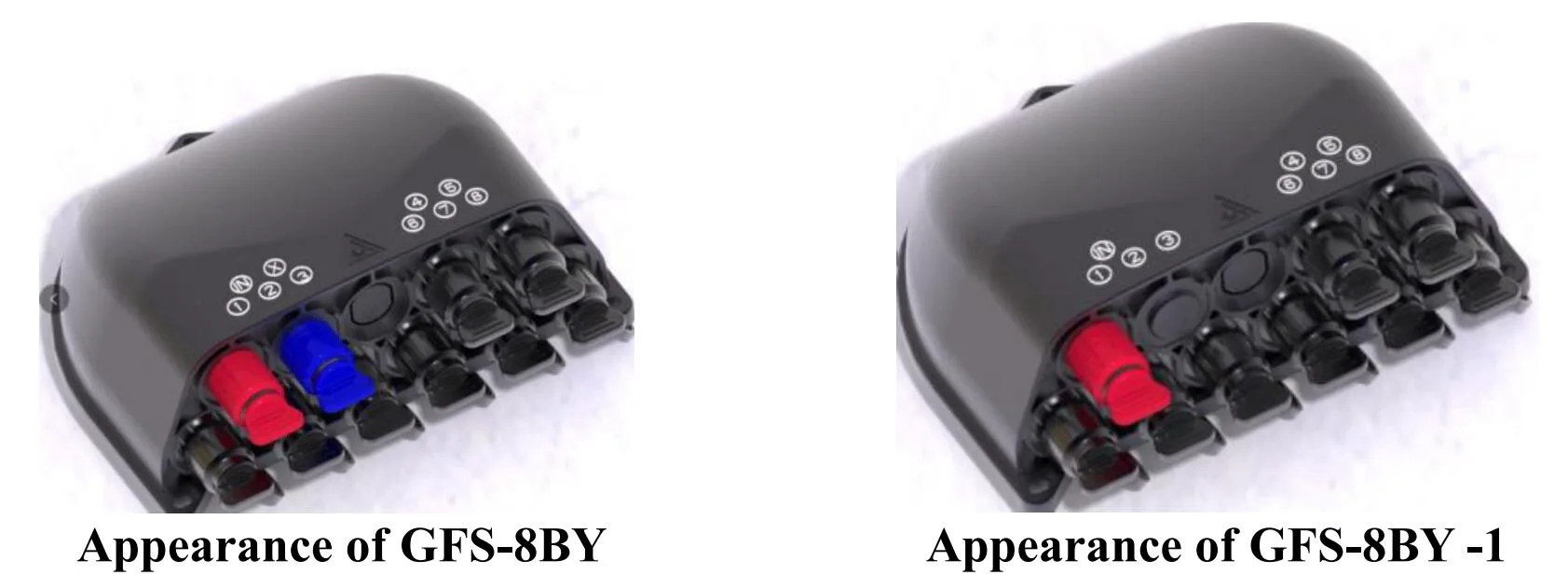

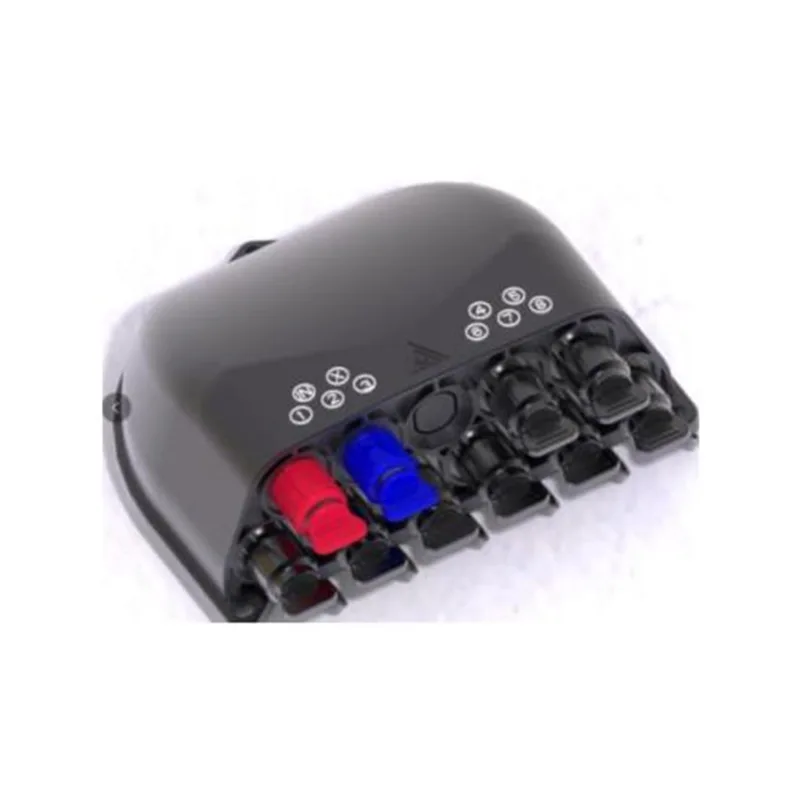

GFS-8BY (1 * 2 FBT + 1 * 8 PLC skerandi snúru leiðir)

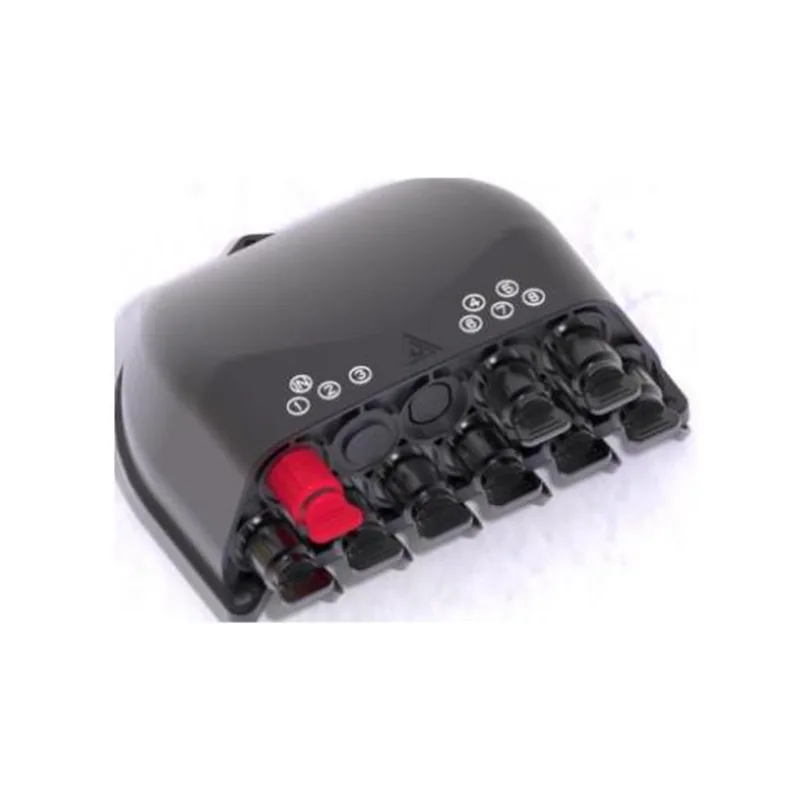

GFS-8BY-1 (1 * 8 PLC skerandi snúrur leiðir)

5.2 Stillingar

5.2.1 Aðalhlutir

5.2.2 Aukahlutir

Nei.	Hluti nafn	Tilvísunarmynd	Eining	Magn	Athugasemd
1	Notendur	/	tölvur	1	In
2	Skýringarskýrsla	/	tölvur	1	In

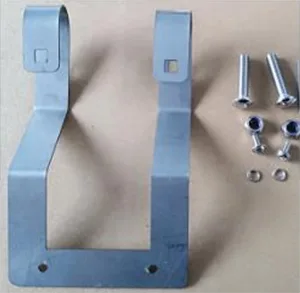

3	Veggfest sett		sett	1	Valfrjálst sem viðskiptavinur Óska eftir

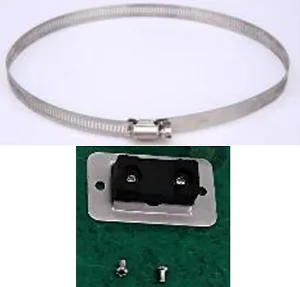

4	Stöng fest sett		sett	1	Valfrjálst sem viðskiptavinur Óska eftir

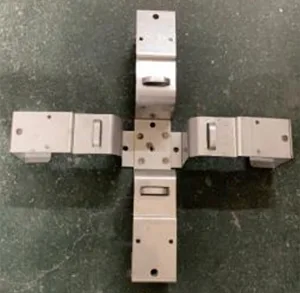

5	Loftfestasett		sett	1	Valfrjálst sem viðskiptavinur Óska eftir

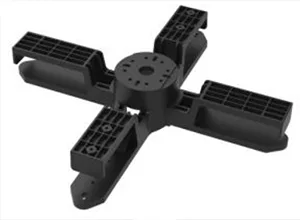

6	Slepptu snúru Geymslubakki		sett	1	Valfrjálst sem viðskiptavinur Óska eftir
7	Slepptu snúru Geymslubakki		sett	1	Valfrjálst sem viðskiptavinur Óska eftir

6. Umhverfiseinkenni

Þessi vara er í samræmi við tilskipun RoHS umhverfisverndar og innihald blý, kadmíum, kvikasilfur, sexkals króm, fjölbrómað bífenýl (PBB) (PBB) og fjölbrómað dífenýleter (PBDE) er ekki meiri en takmörkin.

7. Uppsetning

7.1. Veggfest uppsetning

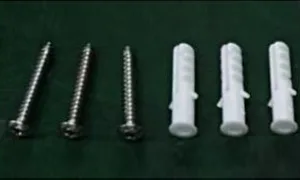

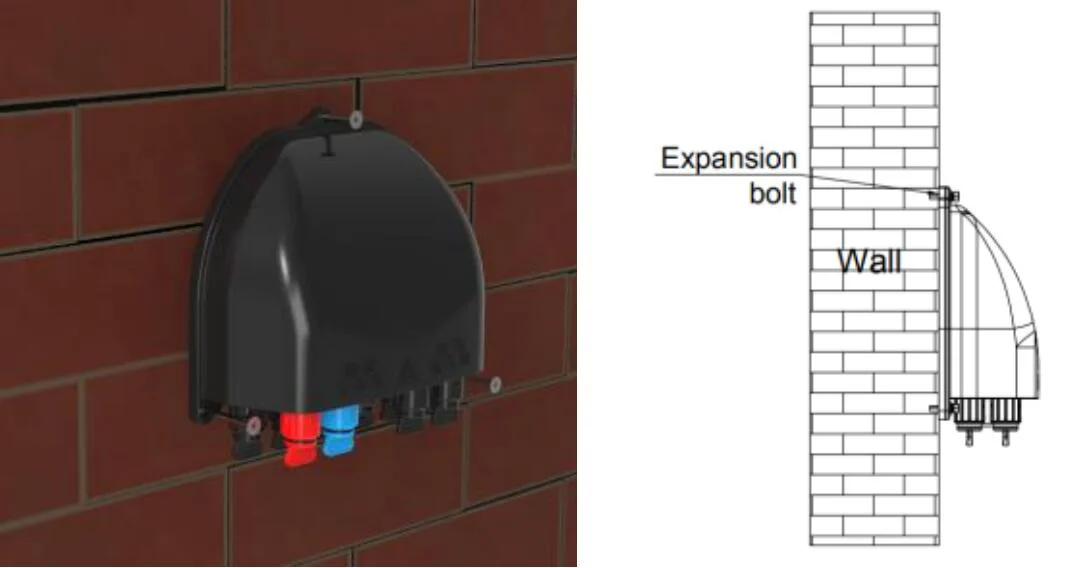

Boraðu 3 holur í veggnum samkvæmt víddinni, settu stækkunartappann φ7,5*40, settu kassann til að passa upp götin og notaðu skrúfur til að festa.

Veggfest uppsetning

7.2. Uppsetning á stöng

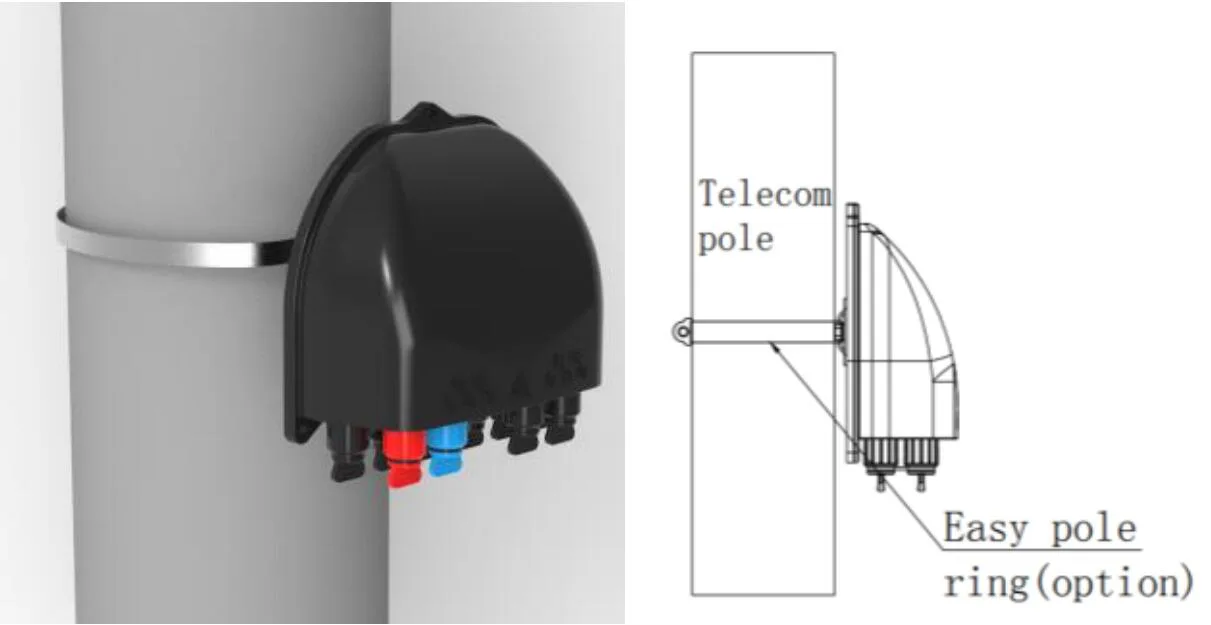

Farðu hringhringinn í gegnum raufina á bakplötunni og festu hann á fjarskiptapólnum

Stöng uppsetning

7.3. Veggfest uppsetning (með drop snúru geymslubakkanum)

Boraðu 4 holur í vegg með skrúfunum.

Veggfest uppsetning (með drop snúru geymslubakka

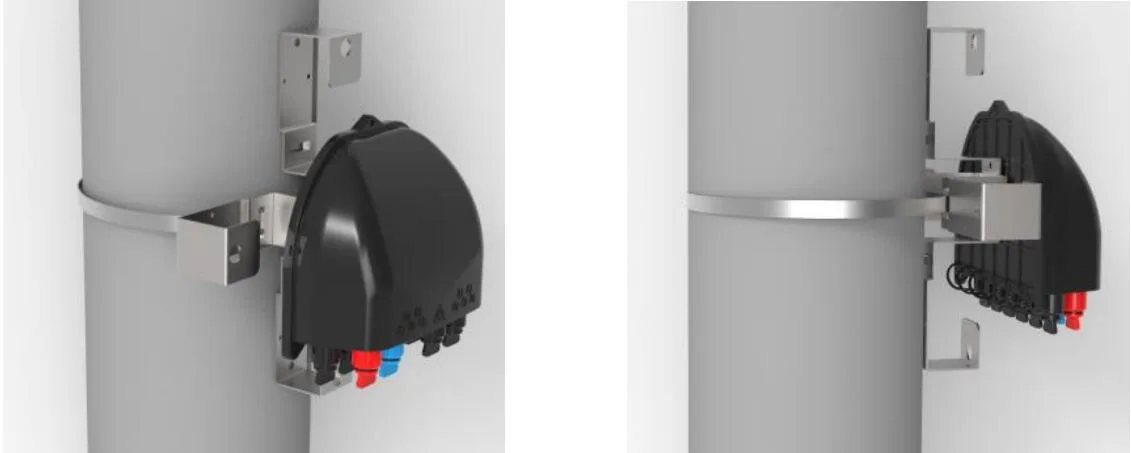

7.4. Stöngfesting (með drop snúru geymslubakkanum)

Farðu með ryðfríu stáli belti í gegnum raufina á geymslubakkanum dropasnúrunnar og festu það á stönginni með sylgju.

Stöngfesting (með drop snúru geymslubakkanum)

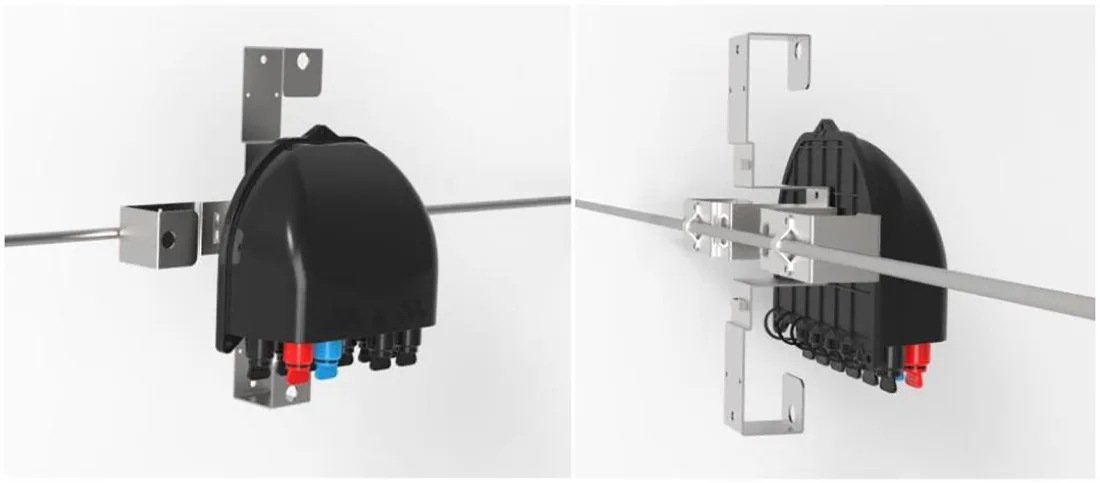

7.5. Aerial-fest uppsetning (með drop snúru geymslubakkanum)

Notaðu litla málmplötuna til að laga dreifikassann við boðberann.

Aerial-fest uppsetning (með drop snúru geymslubakkanum)

8. Notkun tengisins

8.1 Fortengdur millistykki - A （E）

⚫ Snúðu örinni hluta trefjatengisins rangsælis og taktu rykhettuna út.

⚫ Ör hluti trefjatengisins er fyrir ofan, settu trefjatengi í falsinn og snúðu síðan örinni Hluti réttsælis.

8.2 Fortengdur millistykki - B （xl）

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leður snúru klemmusætið á slíðrinu réttsælis

8.3 Fortengdur millistykki - C

⚫ Ýttu rennihringnum á ljósleiðarinn sem er forformaður í áttina á örinni til að fjarlægja rykhettuna; Ýttu á hnappinn til að taka rykhettuna út á millistykkið í átt að örinni.

⚫ Settu líkama forformaðs tappa við millistykki sylgjuna þar til hann er festur. Tengdu rykhlífarnar tvær á sama hátt.

⚫ Uppsettur forsmíðaður tappi ýtir rennihringnum til að losa sylgjuna og draga síðan meginhluta aftur á bak til að aðgreina hann.

8.4 Fortengdur millistykki - D

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu réttsælis og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni.

⚫ Tengdu fyrirfram tengda tappann D og fyrirfram tengda millistykki D í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.5 Fortengdur millistykki - e (a)

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni

⚫ Tengdu fyrirfram tengda tappann og fyrirfram tengda millistykki e í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.6 Fortengdur millistykki -f

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leðurstrenginn sætislokið á slíðrið réttsælis.

9. pakki
