For-tengdur ljósleiðaralitur dreifikassi GFS-8SX

1. Almennt

1.1 Lýsing

For-tengdur sjóndreifingarbox sem fullkominn FTTX netdreifingarbúnaður, veitir skjótan og áreiðanlega tengingu, góða vernd og stjórnun fyrir FTTX netið.

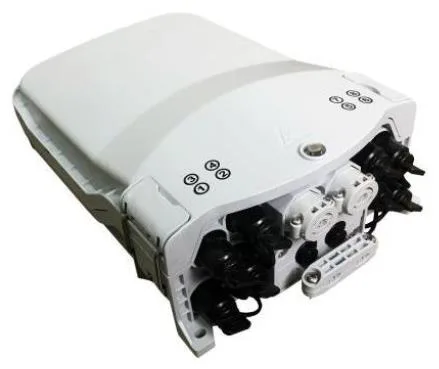

Útlit GFS-8SX

1.2 Staðlar uppfylla

Framleiðslan sem boðið er upp á eru hönnuð, framleidd og prófuð samkvæmt stöðlunum sem hér segir:

1.3 Umsóknarumhverfi

2. einkenni

1. Háþróaður uppbygging, auðveld notkun og hæfileg leið.

2. Efni: PC+ABS.

3. Rakaþétt, vatnsheldur, rykþétt, öldrun.

4.. Verndunarstig upp að IP65.

5. 1 sporöskjulaga sjónstrengur, 2 greinarbúnaðarfærslur og 8 fyrirfram tengdir millistykki.

6. Ýmsar tegundir af skarðarbökkum eru í boði.

7. Uppsetningaraðferð: stöngarfest, loftfest, veggfest.

8. Það er hægt að útbúa það með drop snúru geymslubakka til að mæta geymslu 50 metra 5mm kringlóttu snúru.

3. Forskriftir

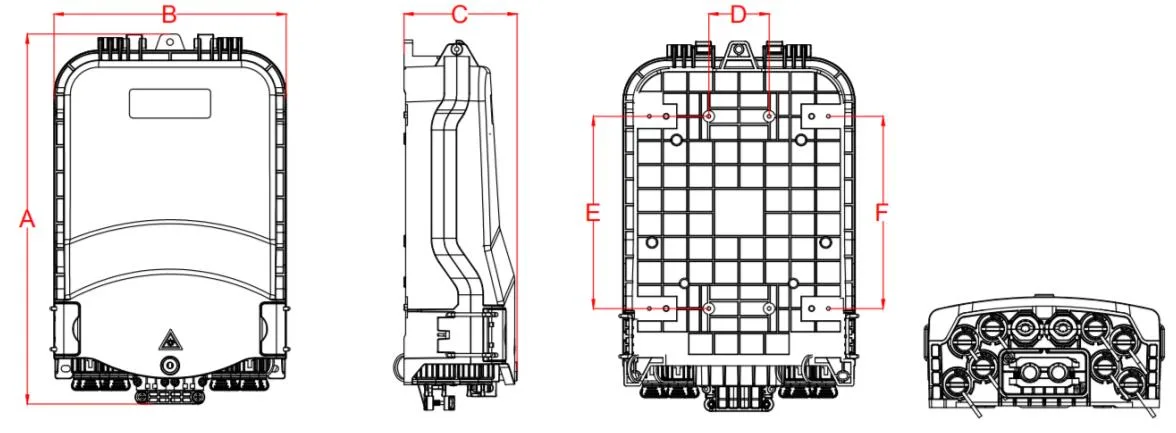

3.1 Vélrænar forskriftir

4. Stillingar

Helstu sjónstærðir

Ljósstærðirnar sem sýndar eru í töflunni hér að ofan eru sjálfgefin gildi og hægt er að aðlaga þær samkvæmt kröfum.

5. Vörumynd

5.1 Vöruleiðar leiðir:

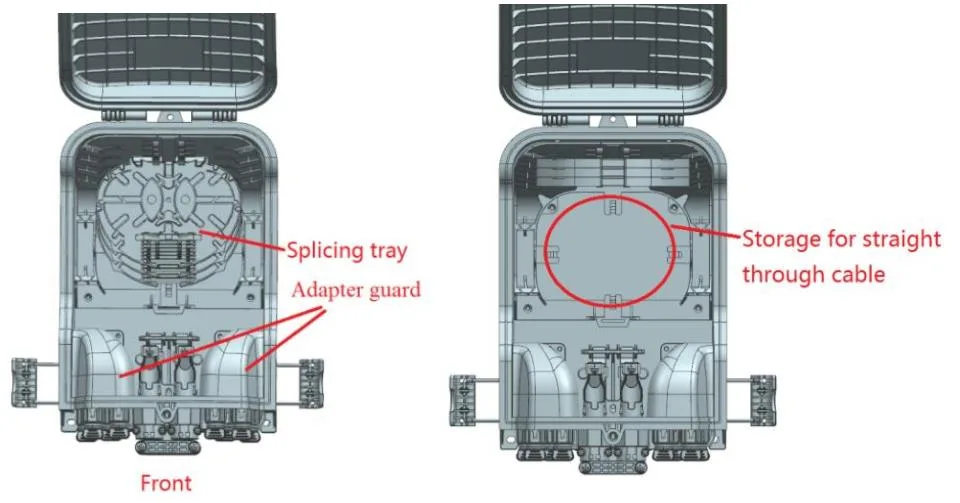

5.2 Stillingar

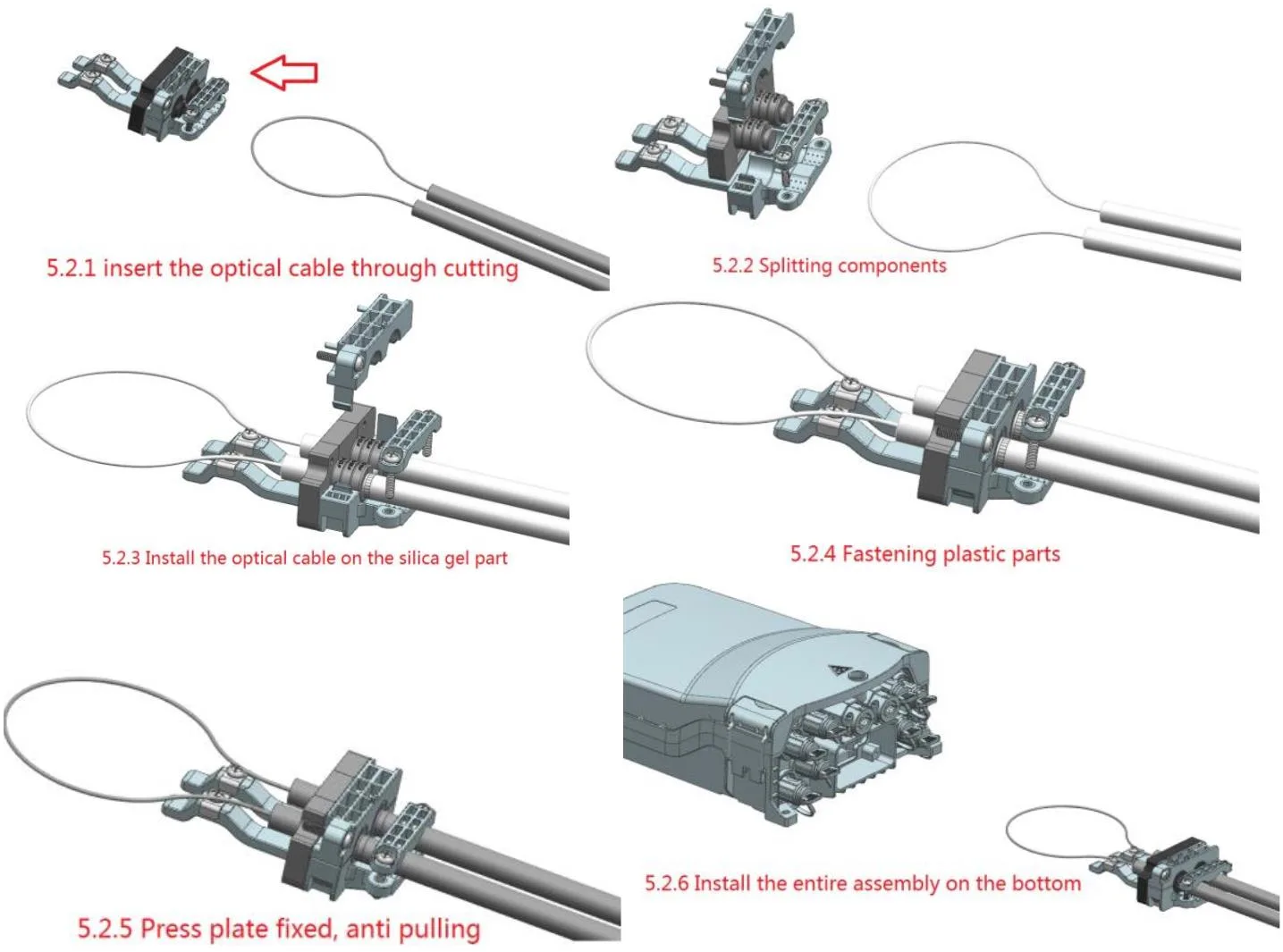

Hröð uppsetning, festing og innsigli af beinni útsýni snúru með Fast Plug.

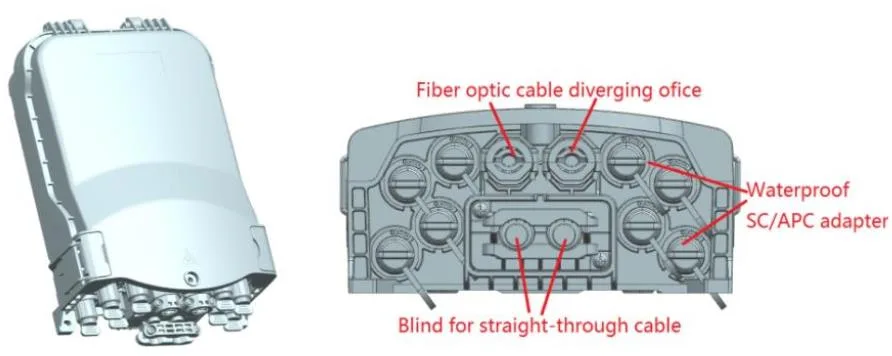

5.3 Ljósleiðbeiningar

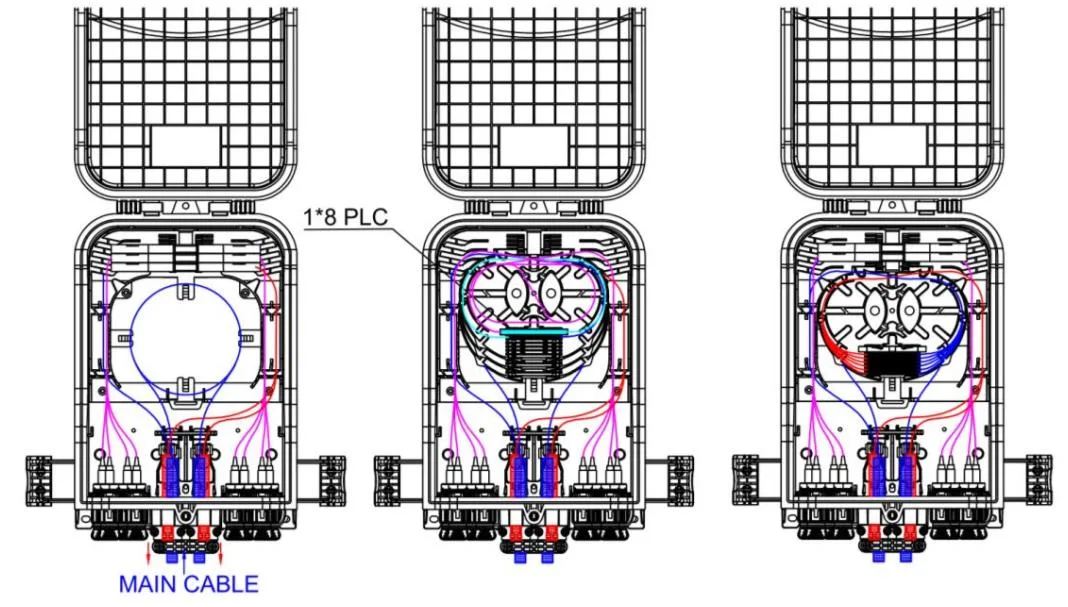

5.4 Vöruleiðir

GFS-8SX leiðarmynd

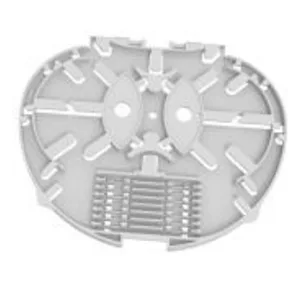

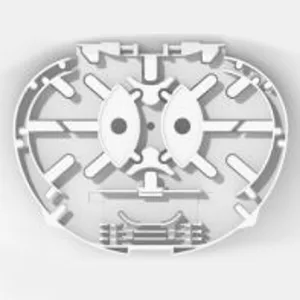

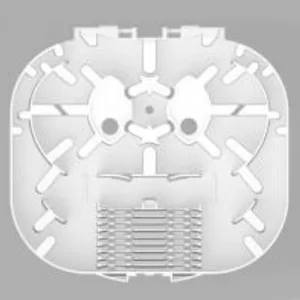

5.5 SPLICING bakki

Liður	SPLICING BAKA A.	SPLICING bakki b	Skerandi bakki A-1
Mál (H* W*d, mm)	134*104*8	134*104*4	134*104*8
Nettóþyngd (kg)	0.021	0.015	0.021
Mynd
Litur	RAL7035	RAL7035	RAL7035
Efni	PC+ABS	PC+ABS	PC+ABS
SPARTIC COUTY OF A BAY (kjarna)	12 (2 lag af hitanum skreppa saman hlífðar ermi)	8 (1 lag af hitanum skreppa saman hlífðar ermi)	6 (2 lög af hitanum skreppa saman hlífðar ermi)
Skerta getu bakka (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm trefjar, 60x7x4mm)	/	1 (PLC 1x16, 0,9 mm trefjar, 60x12x4mm)
Hámark (tölvur)	4	8	4
Sjálfgefið (tölvur)	1	/	/

Athugið:

1.. Hægt er að blanda ofangreindum bökkum eftir kröfum.

2.

3. Tegundir trefjadiskanna aukast stöðugt

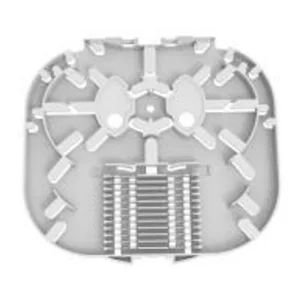

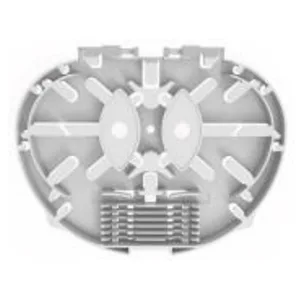

Liður	SPLICING bakki c	SPLICING bakki d	SPLICING bakki e	SPLICING bakki E-1
Mál (H* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Nettóþyngd (kg)	0.018	0.024	0.033	0.033
Mynd
Litur	RAL7035	RAL7035	RAL7035	RAL7035
Efni	PC+ABS	PC+ABS	PC+ABS	PC+ABS
SPARTIC COUTY OF A BAY (kjarna)	12 (1 lag af hita minnkandi hlífðar ermi)	24 (2 lög af hitanum skreppa saman verndar ermi)	24 (2 lög af hitanum skreppa saman verndar ermi)	18 (2 lög af hitanum skreppa saman verndar ermi)
Skerta getu bakka (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm trefjar, 60x7x4mm)	1 (PLC 1x16, 0,9 mm trefjar, 60x12x4mm)
Hámark (tölvur)	8	4	4	4
Sjálfgefið (tölvur)	2	/	/	/

Athugið:

1.. Hægt er að blanda ofangreindum bökkum eftir kröfum.

3. Stillingarreglur: 1a = 2b = 2c = 1d = 1e

3. Tegundir trefjadiskanna aukast stöðugt

5.6 fylgihlutir

Nei.	Hluti nafn	Tilvísunarmynd	Eining	Magn	Athugasemd
1	Notendur	/	tölvur	1	In
2	Skýringarskýrsla	/	tölvur	1	In

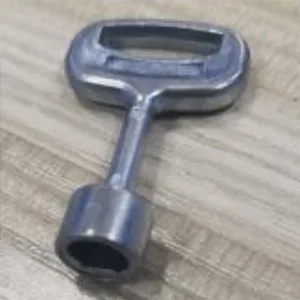

3	Lykill		tölvur	1	„D“ gerð
4	Hitasnyrt verndar ermi		tölvur	8	L = 45mm

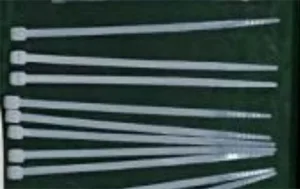

5	Nylon kapalbindi		tölvur	10	3x100mm

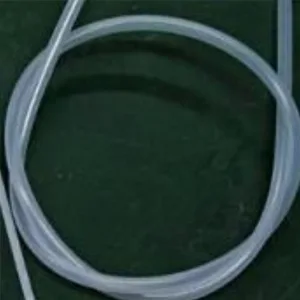

6	Ber trefjar verndarrör		tölvur	1	OD4mm x 50 cm

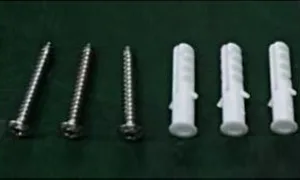

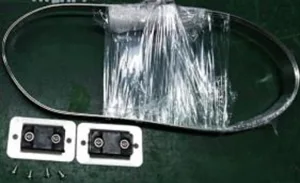

7	Veggfest sett		sett	1	Valfrjálst sem beiðni viðskiptavinar. (Stækkað plastplug φ7.5x40mm, Phillips sjálf-tappa skrúfur M5x40mm.)
8	Stöng fest sett		sett	10	Valfrjálst sem beiðni viðskiptavinar
9	Loftfestasett		sett	10	Valfrjálst sem beiðni viðskiptavinar
10	Slepptu kapalgeymslubakka		sett	10	Valfrjálst sem beiðni viðskiptavinar

6. Umhverfiseinkenni

Þessi vara er í samræmi við RoHS umhverfisverndarskipunina og innihald blý, kadmíum, kvikasilfur, sexkals króm, fjölbrómað bífenýl (PBB) og fjölbrómaða dífenýleter (PBDE) er ekki meira en mörkin.

7. Uppsetning

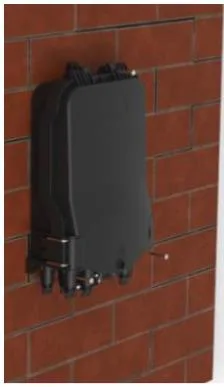

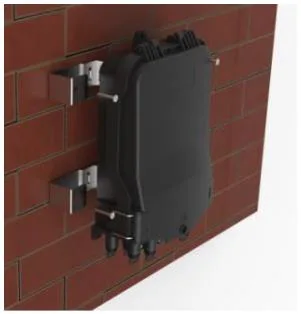

7.1. Veggfest uppsetning

Boraðu 3 holur í veggnum samkvæmt víddinni í töflu 2, settu stækkunartappann φ7,5*40, settu kassann til að passa upp götin og notaðu skrúfur til að festa.

Veggfest uppsetning

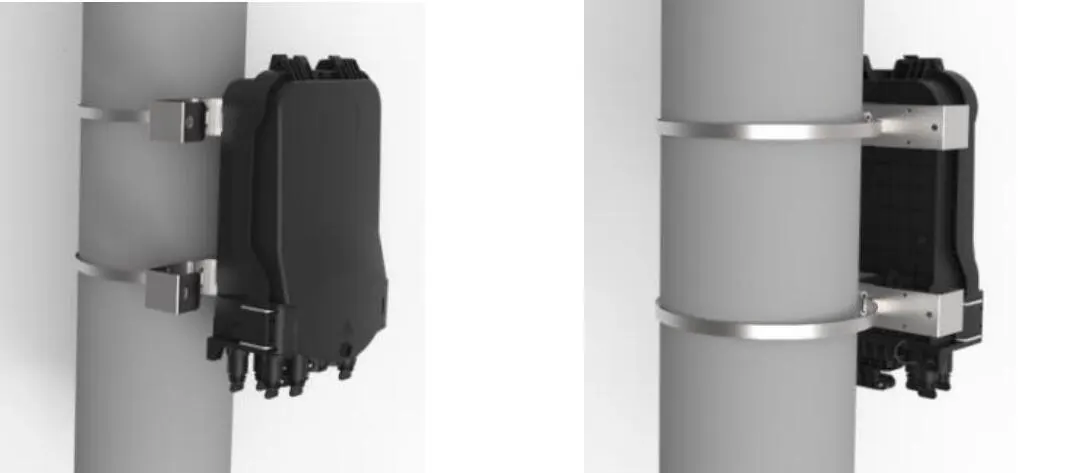

7.2. Uppsetning á stöng

Farðu hringhringinn í gegnum raufina á bakplötunni og festu hann á fjarskiptapólnum

Stöng uppsetning

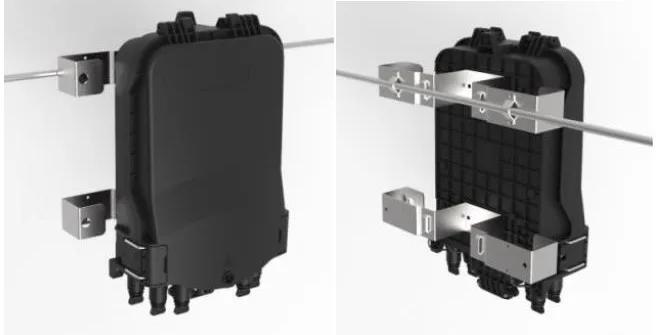

7.3 Kostnaðarbyggingin

Bindið þá tvo sem settir voru upp á undirvagninn á kostnaði sem hékk á vírnum og síðan boltaður, kom í veg fyrir að málið falli af.

Kostnaðaruppbyggingin

7.4 Veggfest uppsetning (með dropa snúru geymslubakka)

Boraðu 4 holur í veggnum í samræmi við vídd festingarholsins í dropa snúru, settu stækkunartappann φ 7,5 * 40, settu kassann til að passa upp götin og festu með skrúfunum.

Veggfest uppsetning (með drop snúru geymslubakkanum)

7.5 Uppsetning stöng (með drop snúru geymslubakkanum)

Farðu með ryðfríu stáli belti í gegnum raufina á geymslubakkanum dropasnúrunnar og festu það á stönginni með sylgju.

Stöngfesting (með drop snúru geymslubakkanum)

7.6 Uppsetning loftfestingar (með dropa snúru geymslubakka)

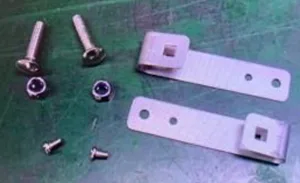

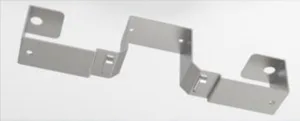

Notaðu litla málmplötuna til að laga dreifikassann við boðberann.

Aerial-fest uppsetning (með drop snúru geymslubakkanum)

8. Notkun tengisins

8.1 Fortengdur millistykki - A （E）

⚫ Snúðu örinni hluta trefjatengisins rangsælis og taktu rykhettuna út.

⚫ Ör hluti trefjatengisins er fyrir ofan, settu trefjatengi í falsinn og snúðu síðan örinni Hluti réttsælis.

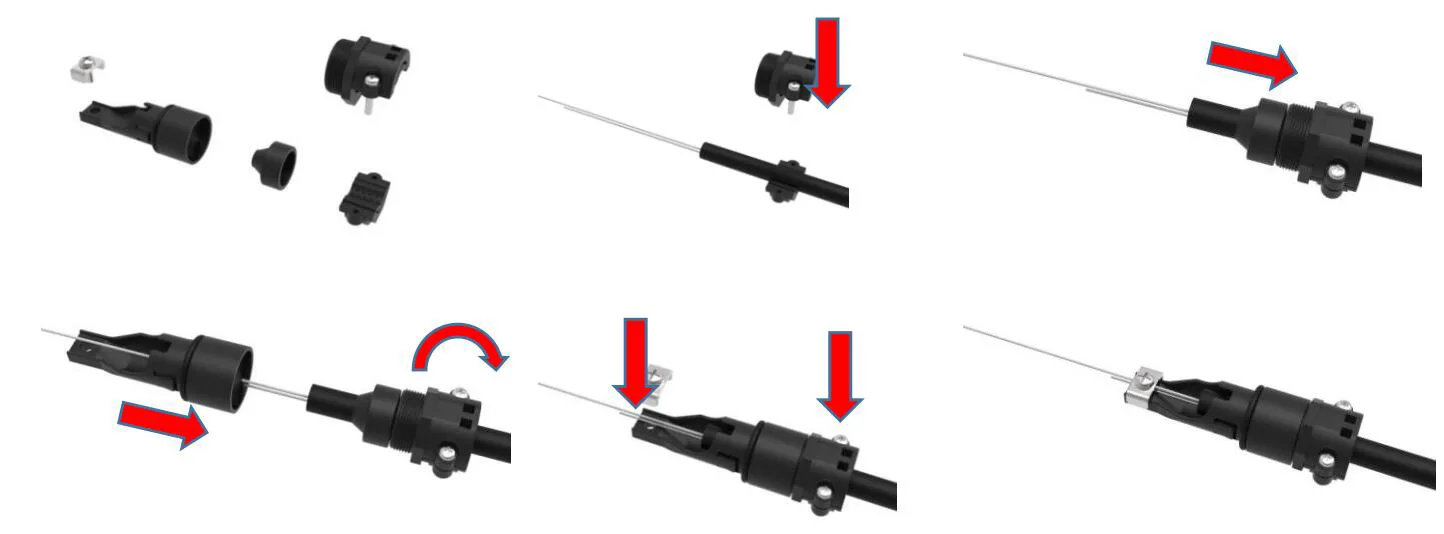

8.2 Fortengdur millistykki - B （xl）

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leður snúru klemmusætið á slíðrinu réttsælis

8.3 Fortengdur millistykki - C

⚫ Ýttu rennihringnum á ljósleiðarinn sem er forformaður í áttina á örinni til að fjarlægja rykhettuna; Ýttu á hnappinn til að taka rykhettuna út á millistykkið í átt að örinni.

⚫ Settu líkama forformaðs tappa við millistykki sylgjuna þar til hann er festur. Tengdu rykhlífarnar tvær á sama hátt.

⚫ Uppsettur forsmíðaður tappi ýtir rennihringnum til að losa sylgjuna og draga síðan meginhluta aftur á bak til að aðgreina hann.

8.4 Fortengdur millistykki - D

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu réttsælis og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni.

⚫ Tengdu fyrirfram tengda tappann D og fyrirfram tengda millistykki D í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.5 Fortengdur millistykki - e (a)

⚫ Snúðu fyrirfram tengdu tappanum og opnaðu fyrirfram tengda tappann og rykhlífina í átt að örinni

⚫ Tengdu fyrirfram tengda tappann og fyrirfram tengda millistykki e í átt að örinni og snúðu tappanum réttsælis til að laga hann.

8.6 Fortengdur millistykki -f

⚫ Settu SC sjóntrefjatengibúnaðinn í gegnum lausu hlutana aftur og tengdu það síðan í millistykki;

⚫ Settu upp XL Pre tengda millistykki á millistykki með plastlykli;

⚫ Settu tappann á smellinn í slíðrið;

⚫ Kapalklemmurinn skal setja upp og línan skal vera nálægt tappanum;

⚫ Skrúfaðu leðurstrenginn sætislokið á slíðrið réttsælis.

8.7 Fortengdur millistykki - G

9. pakki
