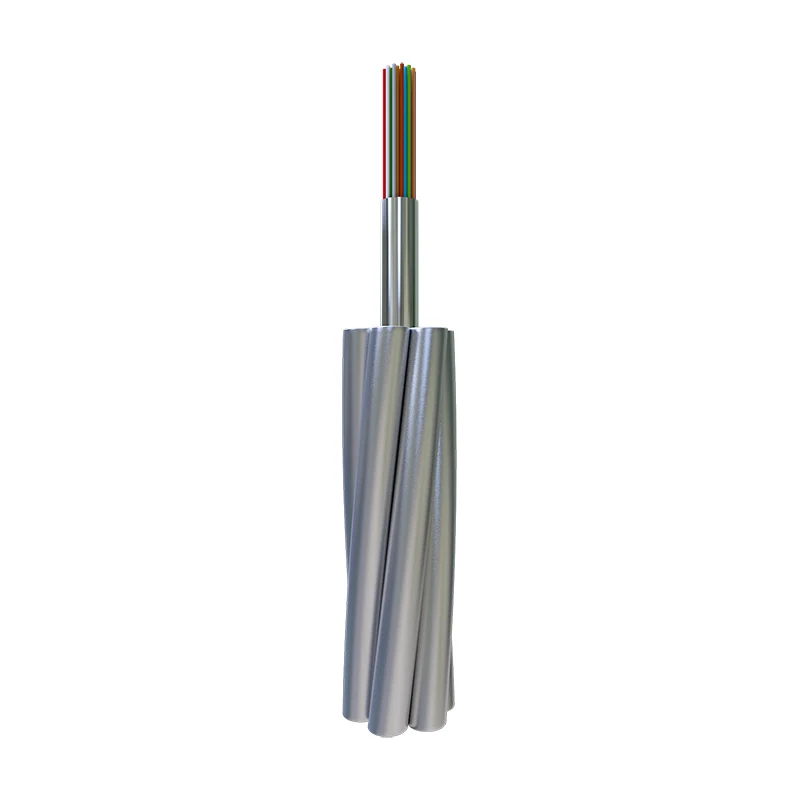

Uni-rör sjón trefjar samsett loftloft

Dempun

Bandbreidd

Dreifing skautunarstillingar

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

Einstakir trefjar

Gildi hönnunartengla (M = 20, Q = 0,01%)

G652D

—

—

≤0,35db/km

≤0,21db/km

—

—

≤0,20PS/ km

≤0,1ps/ km

G655

—

—

—

≤0,22db/km

—

—

≤0,20PS/ km

≤0,1ps/ km

50/125μm

≤3,0db/km

≤1,0db/km

—

—

≥600MHz.km

≥1200MHz.km

—

—

62,5/125μm

≤3,5db/km

≤1,0db/km

—

—

≥200MHz.km

≥600MHz.km

—

—

Flokkun

Efni

Gildi

Smíði

Ljós trefjar

G652D/G655 ETC.

2 - 48

Verndunarrör

Ryðfrítt stálrör

1,5 - 6mm

Strandaða línu

Sem vír/aa vír/al Rod

1,5 - 6mm

Max. Þvermál

18mm

Max. Þversnið

200mm2

Einkenni

Samkvæmt stöðlunum sem DL/T 832, IEC60794-4-10, IEEE1138

Max. Togstyrkur (RTS) (KN)

280

Max. Crush Styrkur （N/100mm）

2200

Max. Stutt núverandi afkastageta (40 ℃ -200 ℃) (Ka2s)

100

Mín. Beygja radíus (kraftmikið)

20D

Mín. Beygja radíus (truflanir)

15D

Afköst umhverfisins

Uppsetning (℃)

-10 til +50

Flutningur og rekstur (℃)

-40 til +65

Nei.

Tæknileg gögn

Vörutegund

Uppbyggingartegund

Max. Trefjarafjöldi

Hluti sem vír
(mm²)

Þvermál

（Mm）

Kapalþyngd
(kg/km)

Gefðu togstyrk

（Kn）

20 ℃ DC

Viðnám

（Ω/km）

Stuttur tími straumur

（40-200 ℃ Ka2.S）

1

OPGW-24B1.3-40- [51; 9]

6/3.0/20As, sjóneining 1/3.0

24

≈40

9.0

≤304

≥51

≤2.10

≥9

2

OPGW-24B1.3-50- [58; 11.5]

6/3.2/20As, sjóneining 1/3.2

24

≈50

9.6

≤345

≥58

≤1,82

≥11,5

3

OPGW-48B1.3-70- [77; 24]

6/3.8/20As, sjóneining 1/3.8

48

≈70

11.4

≤475

≥77

≤1.30

≥24

4

OPGW-48B1.3-70- [42; 38]

6/3.8/40as, sjóneining 1/3.8

48

≈70

11.4

≤340

≥42

≤0,70

≥38

Liður

Prófunaraðferð

Kröfur

Spenna

IEC 60794-1-2-E1

Hleðsla: Samkvæmt kapalbyggingu

Sýnishitalengd: hvorki meira né minna en 10m, tengd lengd hvorki meira né minna en 100m

Lengdartími: 1 mín

40%RTS ENGIN viðbótar stofn （0,01%）, engin viðbótar demping (0,03dB).

60%RTS fi bre stofn 0,25%， viðbótar demping≤0,05db

(Engin viðbótar demping eftir próf).

Mylja

IEC 60794-1-2-E3

Hleðsla: Samkvæmt töflu hér að ofan, þrjú stig lengdartími: 10 mín

Viðbótar demping við 1550nm ≤0,05db/fi bre; Engin skemmdir á þáttunum

Skarpskyggni vatns

IEC 60794-1-2-F5B

Tími: 1 klukkustund sýnislengd: 0,5 m vatnshæð: 1m

Enginn vatnsleka.

Hitastigshjólreiðar

IEC 60794-1-2-F1

Lengd sýnisins: hvorki meira né minna en 500m hitastig: -40 ℃ til +65 ℃

Hringrás: 2

Hitastig hjólreiðarpróf dvalartími: 12h

Breytingin á dempunarsamvinnu skal vera minni en 0,1db/km við 1550nm.
