● fttx/ftth kerfi
● Ethernet forrit
● CATV hlekkir
● Ljósdreifing
● Hlutlaus sjónkerfi (PON)
● Burðarás, lárétt og riser forrit
● Fyrirætlaðir droparstöðvakassar
● Útivistarsvæði; Erfitt umhverfi
● Lágt innsetningartap, mikið ávöxtunartap.
● Gott í endurtekningarhæfni og skiptanleika.
● 100% innsetning, ávöxtunartap, enda andlit og.
● Truflun.
● Frábært vélrænt þrek.
● Að fylgja Telcordia GR-326-kjarna.
● Tryggir mikla afköst og áreiðanleika við stjórnun sjónstrengingar.
● Hröð og auðveld uppsetning og endurstilling.
● Einföld meðhöndlun, engin þörf fyrir sérstakt tæki.
● IP68 vatnsheldur.
| Framkvæmdir | Eining | Lýsingar |
| Trefjarafjöldi | Simplex | |
| Bylgjulengd | nm | 1310/1550 |
| Innsetningartap | DB | ≤0,30 (dæmigert: 0,15) |
| Afturtap | DB | ≥ 60 |
| Tegund tengingar | SC/APC | |
| Ferrule | Keramik | |
| Tengingarferli | 500 | |
| Litur kapaljakka | Svartur | |
| Snúru ytri þvermál | mm | 5,0 ± 0,2 |
| Trefjarhamur | Einn háttur: G657A2 | |
| Kapaljakkaefni | HDPE | |
| Kapalþyngd | Kg/km | 22 （u.þ.b. |
| Prentun innihald | Sérhannaðar | |

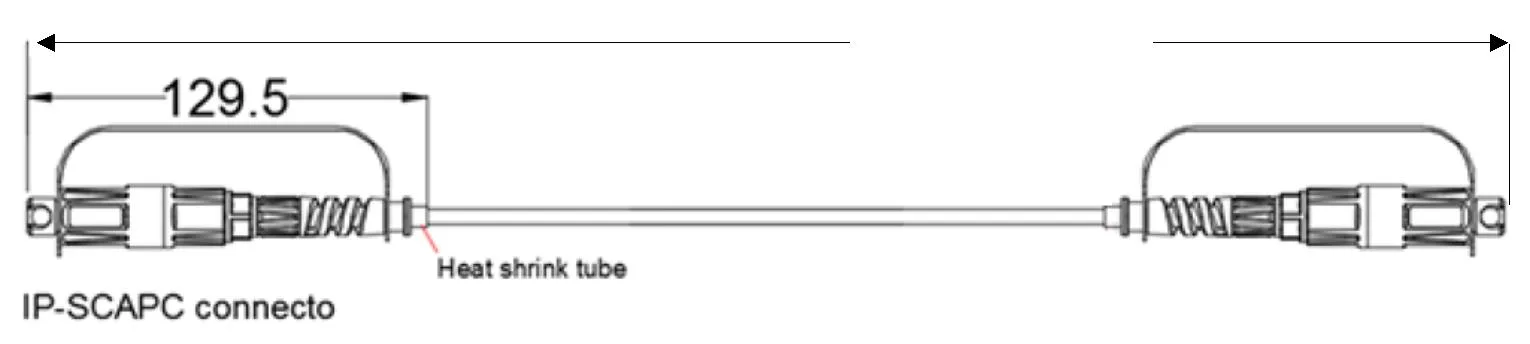

| Lengd | m | 50 、 75 、 125 、 175 eða sérhannaðar (Umburðarlyndi: ± 0,5m) |

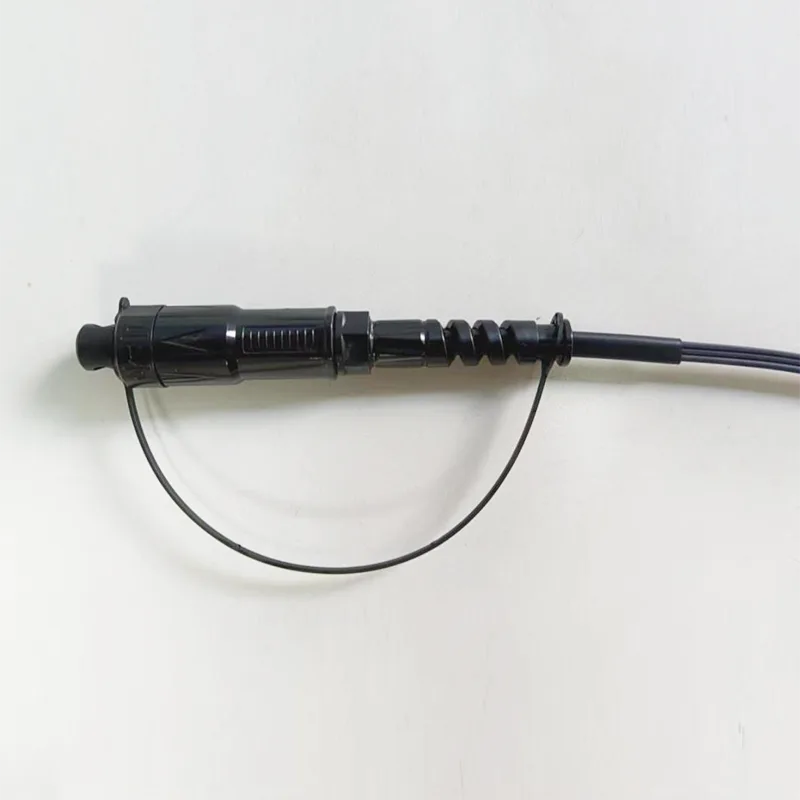

| Tegund tengi | Inntak ： Accord H Optic SC/APC | |
| Framleiðsla ： Accord H Optic SC/APC | ||
| Grip (axial milli snúru og tengi) |
N | 200 |
| Vatnsheldur bekk | IP68 | |
| Rekstrarhiti | ℃ | -25 ° C ~ +70 ℃ |
| Geymsluhitastig | ℃ | -25 ° C ~ +70 ℃ |

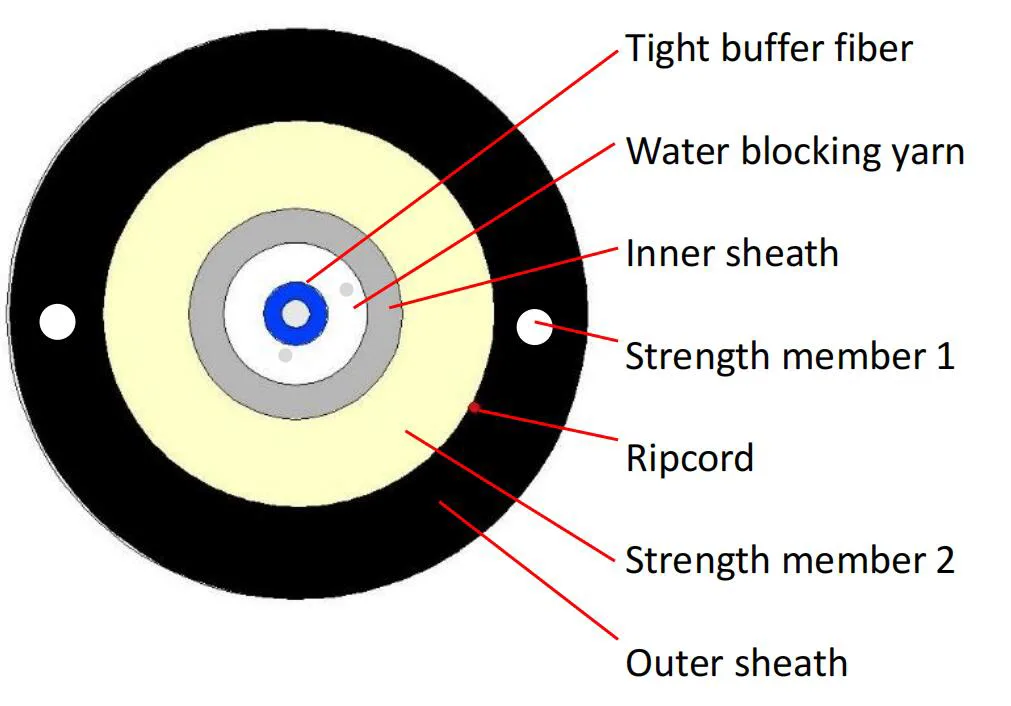

| Liður | Innihald | Forskriftir |
| Þétt stuðpúði trefjar | Númer | 1 |
| Tegund | G.657A2 | |
| Litur | Blár | |
| Efni | LSZH | |
| Þvermál (mm) | 0,90 ± 0,05 | |
| Innri slíður | Þvermál (mm) | 2,8 ± 0,2 |
| Þykkt (mm) | 0,25 ± 0,05 | |
| Litur | Hvítur | |
| Efni | LSZH | |
| Styrkur meðlimur 1 | Efni | Límd FRP |
| Magn | 0,5*2 | |
| Styrkur meðlimur 2 | Efni | Aramid garn + vatnsblokkandi glergarn |
| RIP snúru | Númer | 1 |
| Litur | Rautt | |
| Slíður | Efni | HDPE |
| Þvermál (mm) | 5,0 ± 0,2 | |
| Þykkt (mm) | 1,1 ± 0,1 | |
| Litur | Svartur | |
| Snúru weigth | Kg/km | 22 ± 3 |
4.1 Optical trefjar
Öll einkenni snúru trefjarinnar (trefjar fullunnar snúru) skulu að minnsta kosti vera í samræmi við ITU-T tilmæli G.657A2 og skulu vera eftirfarandi.
| Liður | Forskrift |
| Trefjategund | Einn háttur |
| Trefjarefni | Dópað kísil |
| Dempunarstuðull @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Eftir snúrumyndun @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kapalskurður bylgjulengd | ≤ 1260 nm |
| Bylgjulengd núlls dreifingar | 1300 ~ 1324 nm |
| Núll-dreifingarhlíð | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Krómatísk dreifing @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Mode reitþvermál @ 1310 nm | 8.5-9.3um |
| Kjarni / klædd einbeitt villa | ≤ 0,5 einn |
| Þvermál klæðningar | 125,0 ± 0,7 einn |
| Klæðast ekki hringrás | ≤5% |
| Aðalhúðþvermál | 242 ± 7 |
| Stærð aðalhúð / húðun | ≤10 µm |
| Húðun án hrings | ≤0,7% |
| Demping með tapi á beygju 1 beygju 1 dandrel 7,5mm 10 beygir 1 dandrel 15mm |
1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km |
5.1 Beygju radíus:
10 x snúruþvermál (eftir uppsetningu): 50mm
20 x snúruþvermál (við uppsetningu): 100mm
| S/n | Liður | Prófunaraðferð | Samþykki ástand |
| 1 | Togstyrkur IEC 794-1-E1 |
- Hleðsla: 1200N - Lengd kapals undir álagi: 50 m - Hleðslutími: ≥1min. |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm -Enir skemmdir á ytri jakka og innri þáttum. |
| 2 | Mylja próf IEC 794-1-E3 |
- Hlaðið: 500N/100mm*100mm - Hleðslutími: ≥1min. |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm -Enir skemmdir á ytri jakka og innri þáttum. |
| 3 | Höggþol IEC 794-1-E4 |
- Áhrifastig: 5 -Tímar á punkti: 1 - Áhrif orka: 1n.m - Radíus af Hammer Head: 12,5mm - Áhrifhlutfall: 2 sek/hringrás |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm -Enir skemmdir á ytri jakka og innri þáttum. |
| 4 | Endurtekin beygja IEC 794-1-E6 |
- Beygja radíus: 20 x kapalþvermál - Hleðsla: 20 N - Beygingarhraði: 3 sek/hringrás - Hringlaga sveigja: 30 |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm -Enir skemmdir á ytri jakka og innri þáttum. |
| 5 | Torsion IEC 794-1-E7 |
- Lengd: 1 m - Hleðsla: 50 N - Snúahraði: 1 mín/hringrás - Snúningshorn: ± 180 ° - Fjöldi hringrásar: 10 |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm -Enir skemmdir á ytri jakka og innri þáttum. |
| 6 | Hitastig Hjólreiðarpróf IEC 794-1-F1 |
- Hitastig skref: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Tími á hverju skrefi: sólarhring - Fjöldi hringrásar: 2 |
- Tjónsbreyting ≤ 0,1 dB/km@1550 nm - Ekkert trefjarbrot og ekkert skaða á slíðri. |
