● fttx/ftth kerfi
● Ethernet forrit
● CATV hlekkir
● Ljósdreifing
● Hlutlaus sjónkerfi (PON)
● Burðarás, lárétt og riser forrit
● Fyrirætlaðir droparstöðvakassar
● Útivistarsvæði; Erfitt umhverfi
● Lágt innsetningartap, mikið ávöxtunartap.
● Gott í endurtekningarhæfni og skiptanleika.
● 100% innsetning, ávöxtunartap, enda andlit og.
● Truflun.
● Frábært vélrænt þrek.
● Að fylgja Telcordia GR-326-kjarna.
● Tryggir mikla afköst og áreiðanleika við stjórnun sjónstrengingar.
● Hröð og auðveld uppsetning og endurstilling.
● Einföld meðhöndlun, engin þörf fyrir sérstakt tæki.
● IP68 vatnsheldur.
| Framkvæmdir | Eining | Lýsingar |
| Trefjarafjöldi | Simplex | |
| Bylgjulengd | nm | 1310/1550 |
| Innsetningartap | DB | ≤0,30 |
| Afturtap | DB | ≥60 |
| Tegund tengingar | SC/APC | |
| Ferrule | Keramik | |
| Tengingarferli | 500 | |
| Litur kapaljakka | Svartur | |
| Snúru ytri þvermál | mm | 5,0 ± 0,2 |
| Trefjarhamur | Einn háttur: G657A2 | |
| Kapaljakkaefni | PE | |
| Kapalþyngd | Kg/km | 35 （u.þ.b. |
| Prentun innihald | Sérhannaðar | |

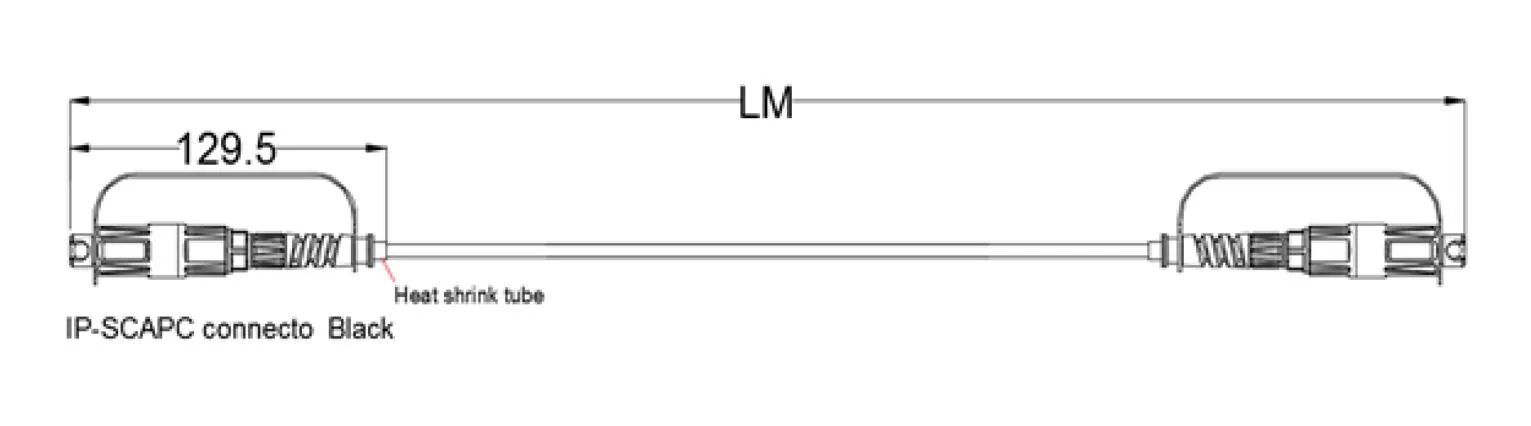

| Lengd | m |
60、100、150、200 eða sérhannaðar (Umburðarlyndi: ± 0,5m) |
| Tegund tengi | Inntak ： Accord H Optic SC/APC | |
| Framleiðsla ： Accord H Optic SC/APC | ||
| Grip (axial milli snúru og tengi) |
N | 200 |
| Vatnsheldur bekk | IP68 | |
| Rekstrarhiti | ℃ | -40 ° C ~ +70 ℃ |
| Geymsluhitastig | ℃ | -40 ° C ~ +70 ℃ |

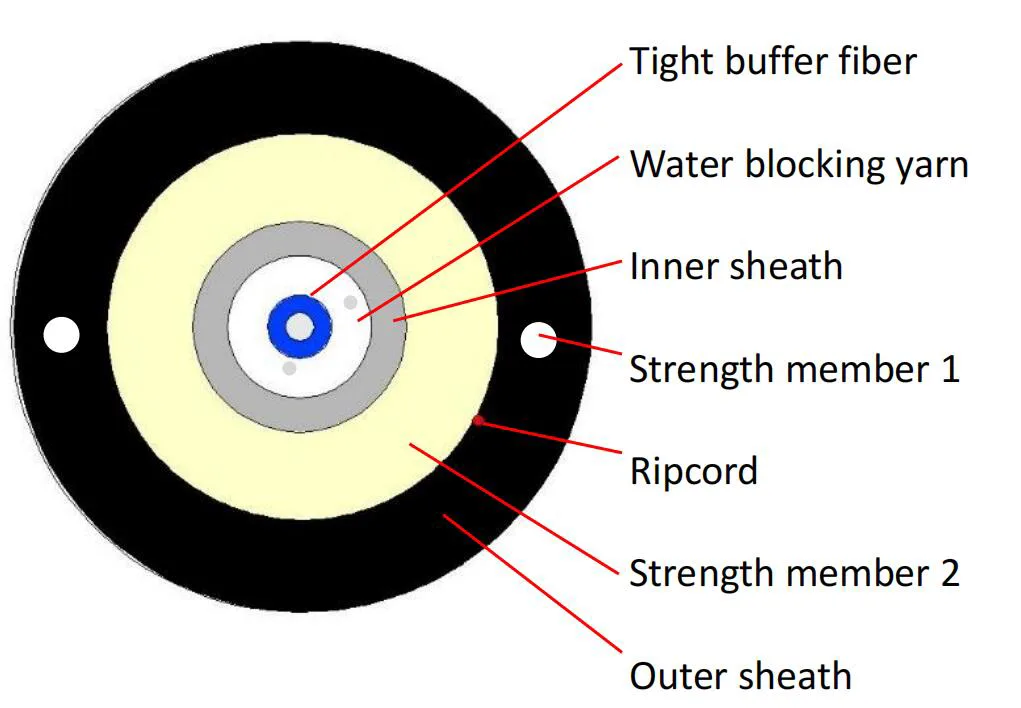

| Liður | Innihald | Forskriftir | |
| Þétt stuðpúði trefjar | Númer | 1 | |
| Tegund | G.657A2 | ||
| Litur | Hvítur | ||
| Efni | LSZH | ||
| Þvermál (mm) | 0,90 ± 0,05 | ||
| Innri slíður | Þvermál (mm) | 2,0 ± 0,2 | |
| Þykkt (mm) | 0,25 ± 0,1 | ||
| Litur | Blár | ||
| Efni | PBT | ||
| Styrkur meðlimur 1 | Efni | Frp | |
| Magn | 0,5*2 | ||
| Styrkur meðlimur 2 | Efni | Aramid garn + vatnsblokkandi glergarn | |
| Slíður | Efni | PE | |
| Þvermál (mm) | 5,0 ± 0,2 | ||
| Þykkt (mm) | 1,3 ± 0,1 | ||
| Litur | Svartur | ||
| Snúru weigth | Kg/km | 35 ± 3 | |
| Spenna | N | 500 (til langs tíma) | |
| 800 (til skamms tíma) | |||
| Mylja | N/10cm | 500 (til langs tíma) | |
| 800 (til skamms tíma) | |||
| Mín. Beygðu radíus | mm | 10xd (truflanir) | |
| 20xd (kraftmikið) | |||
| Rekstrarhitastig: | -40 ℃ til +70 ℃ | ||
| Geymsla / flutningshitastig svið: | -40 ℃ til +70 ℃ | ||
| Uppsetningarhitastig: | -10 ℃ til +50 ℃ | ||
4.1 Optical trefjar
Öll einkenni snúru trefjarinnar (trefjar fullunnar snúru) skulu að minnsta kosti vera í samræmi við ITU-T tilmæli G.657A2 og skulu vera eftirfarandi.
| Liður | Forskrift |
| Trefjategund | Einn háttur |
| Trefjarefni | Dópað kísil |
| Dempunarstuðull @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km |
| @ 1625nm Eftir snúrumyndun @ 1310 nm @ 1550 nm |
≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kapalskurður bylgjulengd | ≤ 1260 nm |
| Bylgjulengd núlls dreifingar | 1300 ~ 1324 nm |
| Núll-dreifingarhlíð | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Krómatísk dreifing @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18,0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Mode reitþvermál @ 1310 nm | 8.5-9.3um |
| Kjarni / klædd einbeitt villa | ≤ 0,5 einn |
| Þvermál klæðningar | 125,0 ± 0,7 einn |
| Klæðast ekki hringrás | ≤5% |
| Aðalhúðþvermál | 242 ± 7 |
| Stærð aðalhúð / húðun | ≤10 µm |
| Húðun án hrings | ≤0,7% |
| Demping með tapi á beygju 1 beygju 1 dandrel 7,5mm 10 beygir 1 dandrel 15mm |
1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km |
