Strandaða laus slöngur sem ekki eru brandaðir ljósleiðar snúrur

Uppbygging strandaðs lausra rörs sem ekki er brynjandi ljósleiðara snúru er að setja 250μm sjóntrefjar í lausa rör úr háu stuðulefni og lausa rörið er fyllt með vatnsheldu efnasambandi. Miðja kapalkjarnans er málmstyrkingarkjarni. Fyrir sjónstreng með ákveðnum kjarna þarf að pressa lag af pólýetýleni (PE) utan málmstyrkingarkjarnans. Laus rörið (og fyllingar reipið) er snúið um miðlæga styrkingarkjarnann til að mynda samningur og kringlótt kapalkjarna og eyðurnar í kapalkjarnanum eru fylltar með vatnsblokkandi fylliefni. Plasthúðuðu álbeltið eða stálbeltið er langa vafið og pressað í pólýetýlen slíð til að mynda snúru.

Sendu fyrirspurn

Vörulýsing

Einkenni

Góð afköst vélrænna og hitastigs

Hár styrkur laus rör sem er vatnsrofþolin

Sérstakt rörfyllingarsamband tryggir gagnrýna vernd trefja

Sérhönnuð samningur uppbygging er góð í að koma í veg fyrir að lausar rör skreppa saman

PE slíður verndar snúru gegn útfjólubláum geislun

Eftirfarandi ráðstafanir eru gerðar til að tryggja snúru vatnsþéttan:

-Stálvír notaður sem aðalstyrkur meðlimur

-Loose rörfyllingarefnasamband

-100% kapalfylling

-Apl eða PSP rakahindrun

Staðlar

GYTA/S snúru er í samræmi við venjulega YD/T 901 sem og IEC 60794-1.

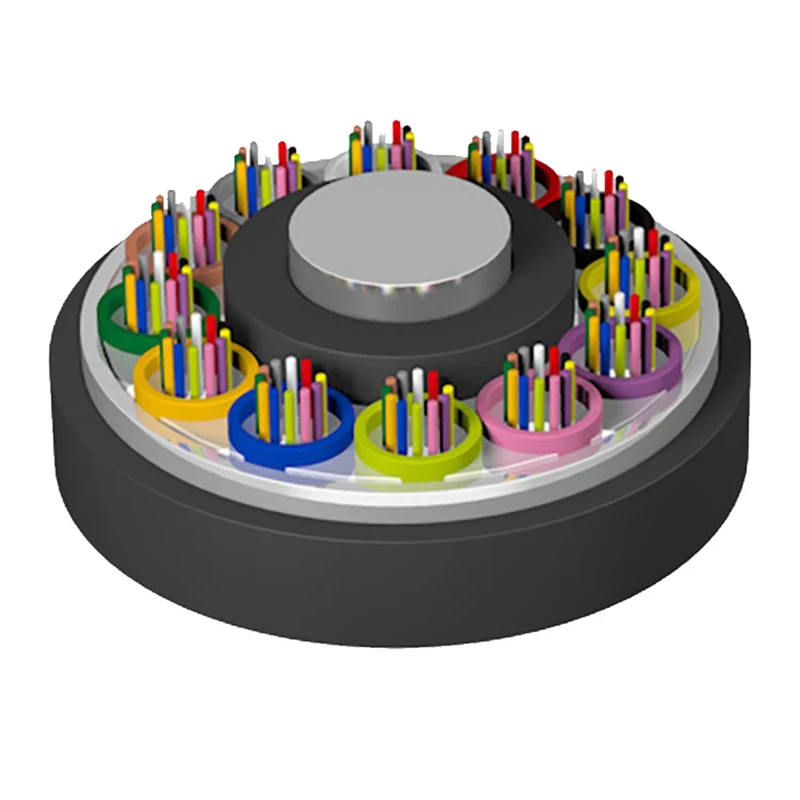

Uppbygging teikning

1. trefjar

3. Laus rör

4.. Miðstyrkur meðlimur

5. Kapalfyllingarsamband

6. APL PSP

7. Pe slíður

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tæknilegar breytur

Snúrutegund (Jókst um 2 trefjar)	Trefjarafjöldi	Slöngur	Fylliefni	Kapalþyngd (Ref) (kg/km)	Togstyrkur Langan/stuttan tíma (N)	Mylja mótstöðu Langan/stuttan tíma (N/100mm)	Beygja radíus Truflanir/kraftmiklar (mm)
GYTA/S-2 ~ 6XN	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
GYTA/S -38 ~ 48XN	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
GYTA/S -62 ~ 72XN	62 ~ 72	6	0	113
GYTA/S -74 ~ 84XN	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
GYTA/S -98 ~ 108XN	98 ~ 108	9	1	163
Gyta/s -110 ~ 120xn	110 ~ 120	10	0	163
GYTA/S -122 ~ 132XN	122 ~ 132	11	1	190
GYTA/S -134 ~ 144XN	134 ~ 144	12	0	190
GYTA/S -146 ~ 216XN	146 ~ 216	13 ~ 18	5 ~ 0	190
GYTA/S -288XN	288	24	0	239

Geymsla/rekstrarhiti: -40 ℃ -+70 ℃

Sjóneinkenni

Trefjategund	Demping （+20 ℃）				Bandbreidd		Tölulegt ljósop	Kapalskera bylgjulengd λcc
Trefjategund	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Tölulegt ljósop	Kapalskera bylgjulengd λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 im	≤3.3db/km	≤1,2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 þegar	---
62,5/125μm	≤3,5db/km	≤1,2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 þegar	---

Athugið:

A. Viðskeyti XN táknar trefjargerð

b. Litafyrirkomulag trefja og rörs er tilgreint í litakennslutöflunni

C. Strandaða lausa rörið sem ekki er vopnuð ljósleiðara snúru ætti ekki að geyma í útivistarumhverfi meira en 6 mánuð

Umsókn: Leið/loft

Stranded Loose Tube Non-armored Fiber Optic Cable Cable
