Strandaður laus rör, ekki úr málmi, styrkur meðlimur, ekki brynvörður ljósleiðari

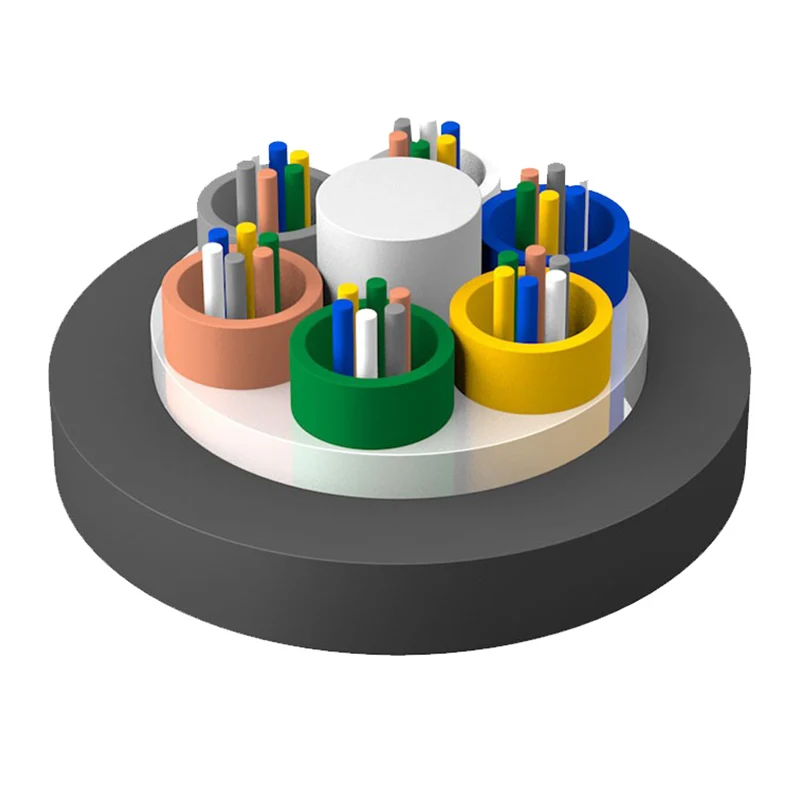

Uppbygging strandaðs lauss rörs sem ekki er úr málmi styrkleikahluta sem er ekki brynvarinn ljósleiðarakapall er að setja 250μm ljósleiðara í lausa rör úr háum stuðuli efni og lausa rörið er fyllt með vatnsheldu efnasambandi. Miðja kapalkjarna er FRP og lausa rörið (og áfyllingarreipi) er snúið um FRP til að mynda þéttan og kringlóttan kapalkjarna. Götin í kapalkjarnanum eru fyllt með vatnslokandi fylliefnum. Lag af pólýetýlenhúð er kreist utan kapalkjarna til að mynda kapal.

Sendu fyrirspurn

Vörulýsing

TheStrandaður laus rör, ekki úr málmi, styrkur meðlimur, ekki brynvörður ljósleiðarisamanstendur af 250μm ljósleiðurum sem settar eru inn í lausar rör úr hástúku efni, fyllt með vatnsheldu efnasambandi. Kapalkjarninn er fyrir miðju á ómálmuðum FRP styrkleikahluta, utan um sem lausu rörin og fylliefnin eru þyrilstrandaðir til að mynda þéttan, kringlóttan kjarna. Vatnslokandi fylliefni taka upp allar eyður og ytri pólýetýlenhúð verndar kapalbygginguna.

Helstu eiginleikar

Sterk vélrænni og hitastig
Laust rörefni með mikla vatnsrofsþol og togstyrk
Sérstakt rörfyllingarefni fyrir mikilvæga trefjavörn
Krossþol ásamt sveigjanlegri hönnun fyrir uppsetningu
Alhliða vatnsþéttar ráðstafanir: FRP miðhlutur, rörfyllingarefnasambönd, 100% kjarnafylling
Samræmi við staðla: YD/T 901 og IEC 60794-1

Tæknilýsing

Fjöldi ljósleiðara: Margar stillingar í boði (t.d. 6-144 trefjar)
Trefjartegund: Einstilling eða fjölstilling 250μm
Efni fyrir laust rör: Fjölliða með háum stuðul
Fyllingarefni: Vatnslokandi hlaup
Styrkur meðlimur: Non-metallic FRP stangir
Ytra slíður: Pólýetýlen (PE)
Notkunarhiti: -40°C til +70°C
Lágmarks beygjuradíus: 20× snúruþvermál (undir álagi)

Umsóknir

Þessar snúrur eru mikið notaðar í:

Fjarskiptafyrirtæki fyrir stoðkerfi og aðgangsnet
Útvarps- og sjónvarpsmerkjasendingarkerfi
Gagnaflutningur á staðarneti (LAN).
Iðnaðarframhliðartengingar í rafmagns-, járnbrautar- og þjóðvegaverkefnum
Önnur umfangsmikil verkfræði- og innviðaverkefni

Kostir

Varanleg hönnun sem ekki er úr málmi dregur úr tæringarhættu og gerir snúruna léttari
Þéttþætt uppbygging bætir togstyrk og sveigjanleika
Vatnslokandi efni tryggja mikla áreiðanleika í röku eða blautu umhverfi
Samhæfni við ýmsar uppsetningaraðferðir, þar á meðal rásir og loftnet
Sannað frammistöðu í innlendum og alþjóðlegum verkefnum, studd af framleiðslureynslu Orientalfiber

Algengar spurningar

Sp.: Er hægt að nota þennan kapal í utanhússuppsetningum?: A: Já, PE slíðrið og vatnslokandi efnasamböndin gera það hentugt fyrir beina greftrun og lagnauppsetningu utandyra.
Sp.: Hversu margar trefjar er hægt að stilla?: A: Hægt er að aðlaga snúruna frá 6 til 144 trefjum, allt eftir kröfum verkefnisins.
Sp.: Inniheldur kapallinn málmíhluti?: A: Nei, styrkurinn er ekki úr málmi FRP, sem lágmarkar þyngd og tæringarvandamál.
Sp.: Er það samhæft við venjulegan sjónbúnað?: A: Já, 250μm trefjar og venjuleg laus rörhönnun tryggja samhæfni við hefðbundnar splicing- og lokunaraðferðir.

Staðlar

GYFTY kapall uppfyllir staðal YD/T 901 sem og IEC 60794-1

Byggingarteikning

1.Trefjar

2.Tube Fyllingarefni

3.Loose Tube

4.Cable Fyllingarefni

5.FRP Strength Member

6.PE slíður

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tæknilegar breytur

Gerð kapals (Hækkað um 2 trefjar)	Trefjafjöldi	Slöngur	Fylliefni	Þyngd kapals (viðsk.) (kg/km)	Togstyrkur Langtíma/skammtíma (N)	Crush Resistance Langtíma/skammtíma (N/100 mm)	Beygjuradíus Static/Dynamísk (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Geymsla/vinnsluhitastig: -40℃-+70℃

Optískir eiginleikar

Tegund trefja	Dempun （+20℃）				Bandbreidd		Tölulegt ljósop	Cable Cut-off Bylgjulengd λcc
Tegund trefja	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Tölulegt ljósop	Cable Cut-off Bylgjulengd λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
