Laus rörið (og fyllingar reipið) er snúið um miðlæga styrkingarkjarnann til að mynda samningur og hringlaga snúru kjarna og eyðurnar í kapalkjarnanum eru fylltar með vatnsblokkandi fylliefni. Eftir að plasthúðuðu álbandið (APL) er langa vafið, er pólýetýlen innri slíðri pressuð og eftir að tvíhliða plasthúðað stálband (PSP) er langa vafið er pólýetýlen ytri slíðri útstrikað til að mynda snúru.
Góð afköst vélrænna og hitastigs
Hár styrkur laus rör sem er vatnsrofþolin
Sérstakt rörfyllingarsamband tryggir gagnrýna vernd trefja
Mylja mótstöðu og sveigjanleika
Eftirfarandi ráðstafanir eru gerðar til að tryggja snúru vatnsþéttan:
-Single trefjar styrkt plast sem aðalstyrkur meðlimurinn
-Loose rörfyllingarefnasamband
-100% kapalfylling
-Apl Rakahindrun
-PSP að auka rakaþétt
-Vatnsblokkandi efni
GYFTA53 kapall er í samræmi við venjulega YD/T 901 sem og IEC 60794-1.

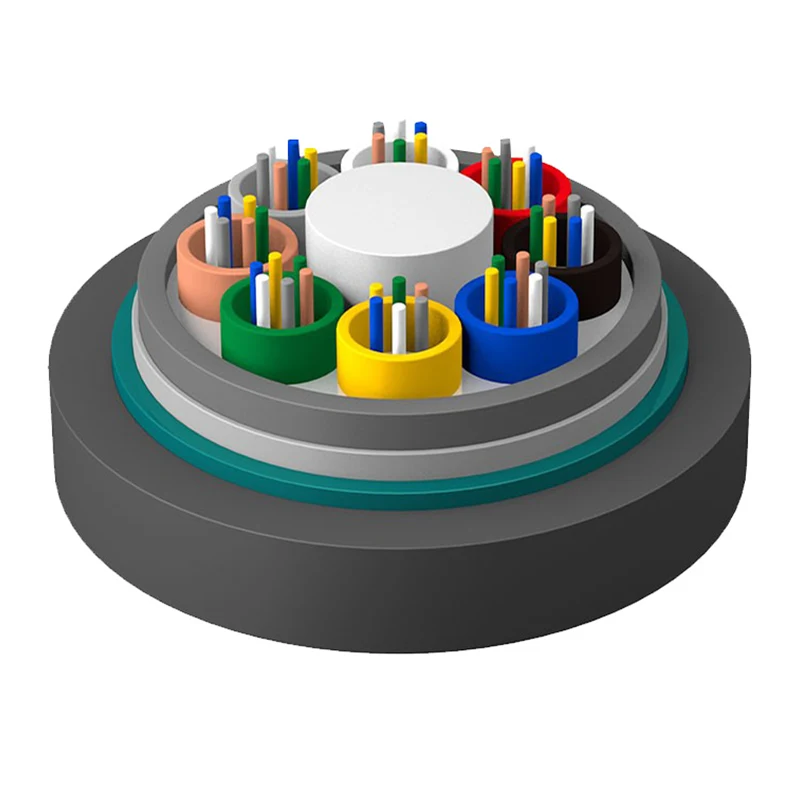

1. Fibre
2.Tube fyllingarsamband
3.Loose Tube
4.CABLING Fyllingarefnasamband
5.Apl
6.PE innri slíðri
7. Vatnsblokkandi efni
8.psp
9.FRP STYRKA meðlimur
10.PE ytri slíðri
|
Snúrutegund (Jókst um 2 trefjar) |
Trefjarafjöldi |
Slöngur |
Fylliefni |
Kapalþyngd (Ref) (kg/km) |
Togstyrkur Langan/stuttan tíma (N) |
Mylja mótstöðu Langan/stuttan tíma (N/100mm) |
Beygja radíus Truflanir/kraftmiklar (mm) |
|
GYFTA53-2 ~ 6XN |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5d/25d |
|
GYFTA53-8 ~ 12XN |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytt53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
GYFTA53-20 ~ 24XN |
20 ~ 24 |
4 |
4 |
228 |
|||
|
GYFTA53-26 ~ 30XN |
26 ~ 30 |
5 |
3 |
228 |
|||
|
GYFTA53-32 ~ 36XN |
32 ~ 36 |
6 |
2 |
228 |
|||
|
GYFTA53-38 ~ 42XN |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytt53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytt53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
GYFTA53-62 ~ 72XN |
62 ~ 72 |
6 |
2 |
240 |
|||
|
GYFTA53-74 ~ 84XN |
74 ~ 84 |
7 |
1 |
240 |
|||
|
GYFTA53-86 ~ 96XN |
86 ~ 96 |
8 |
0 |
240 |
|||
|
GYFTA53-98 ~ 108XN |
98 ~ 108 |
9 |
1 |
276 |
|||
|
GYFTA53-110 ~ 120XN |
110 ~ 120 |
10 |
0 |
276 |
|||
|
GYFTA53-122 ~ 132XN |
122 ~ 132 |
11 |
1 |
326 |
|||
|
GYFTA53-134 ~ 144XN |
134 ~ 144 |
12 |
0 |
326 |
Geymsla/rekstrarhiti: -40 ℃ -+70 ℃
|
Trefjategund |
Demping （+20 ℃） |
Bandbreidd |
Tölulegt ljósop |
Kapalskera bylgjulengd λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36db/km |
≤0,22db/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40db/km |
≤0,23db/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 im |
≤3.3db/km |
≤1,2db/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 þegar |
--- |
|
62,5/125μm |
≤3,5db/km |
≤1,2db/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 þegar |
--- |
Athugið:
A. Viðskeyti XN táknar trefjargerð
b. Litafyrirkomulag trefja og rörs er tilgreint í litakennslutöflunni
C. Kapallinn ætti ekki að geyma í útivistarumhverfi meira en 6 mánuði til að halda snúruhjólinu góðu ástandi
