Uni-rör sem ekki er málmlaus, sem ekki er vopnuð ljósleiðari

Uppbygging uni-rörs sem ekki er málmlaus, sem ekki er vopnuð ljósleiðari, er að setja 250 μm sjóntrefjar í lausa rör úr háu stuðulefni og lausa rörið er fyllt með vatnsheldu efnasambandi. Vatnsblokkandi efni er bætt við lausu slönguna til að tryggja að vatnsblokkandi afköst sjónstrengsins. Tveir samsíða glertrefjar styrktar plast (FRP) eru settir á báðum hliðum og síðan pressaðir út í pólýetýlen slíð til að mynda snúru.

Sendu fyrirspurn

Vörulýsing

Einkenni

Góð afköst vélrænna og hitastigs

Laus rörefni hefur góða vatnsrofþol og mikinn styrk

Slönguna er fyllt með sérstöku smyrsli til að veita gagnrýna vernd fyrir ljósleiðara

Tveir samsíða FRP tryggja togstyrk

PE slíður verndar snúru gegn útfjólublári geislun

Lítill þvermál, léttur og vinaleg uppsetning

Löng afhendingarlengd

Staðlar

GYFXY snúru er í samræmi við venjulega YD/T 769.

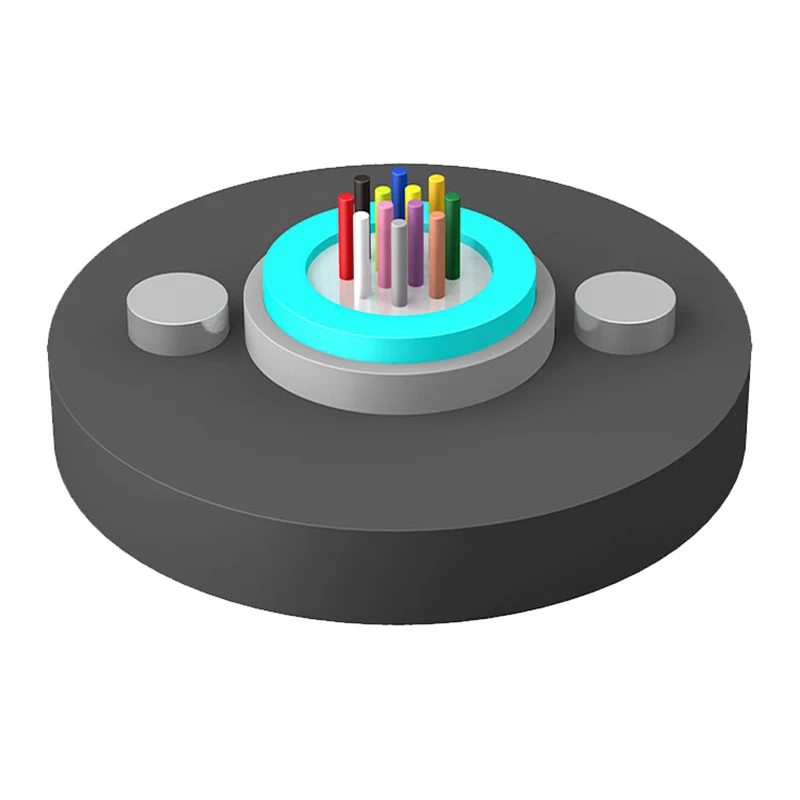

Uppbygging teikning

1. trefjar

3. Laus rör

4. frp

5. Vatnsblokkandi efni

6. Pe slíð

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Tæknilegar breytur

Snúrutegund

(Jókst um 2 trefjar)

Trefjarafjöldi

Kapalþyngd (Ref)

(kg/km)

Togstyrkur

Langan/stuttan tíma

(N)

Mylja mótstöðu

Langan/stuttan tíma

(N/100mm)

Beygja radíus

Truflanir/kraftmiklar

(mm)

GYFXY-2 ~ 12XN

2 ~ 12

400/1000

300/1000

10d/20d

GYFXY-14 ~ 24XN

14 ~ 24

Geymsla/rekstrarhiti: -40 ℃ -+70 ℃

Sjóneinkenni

Trefjategund	Demping （+20 ℃）				Bandbreidd		Tölulegt ljósop	Kapalskera bylgjulengd λcc
Trefjategund	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Tölulegt ljósop	Kapalskera bylgjulengd λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450nm
50/125 im	≤3.3db/km	≤1,2db/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 þegar	---
62,5/125μm	≤3,5db/km	≤1,2db/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 þegar	---

Athugið:

A. Viðskeyti XN táknar trefjargerð

b. Litafyrirkomulag trefja og rörs er tilgreint í litakennslutöflunni

C. Kapallinn ætti ekki að geyma í útivistarumhverfi meira en 6 mánuði til að halda snúruhjólinu góðu ástandi

Umsókn: Loft

Uni-tube Non-metallic Non-armored Fiber Optic Cable
